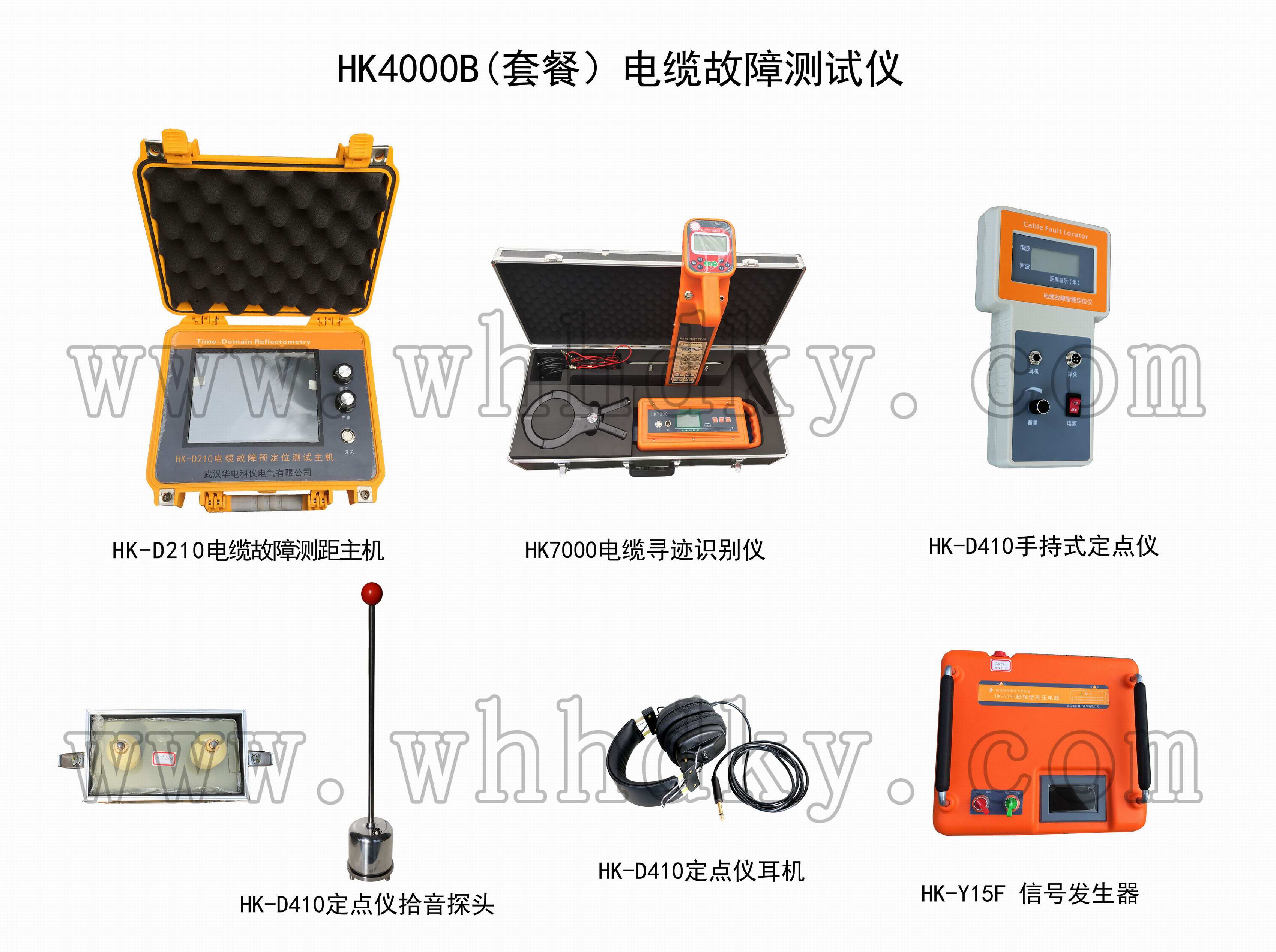

HK4000B加强型电缆故障测试系统是华电科仪公司多年不断完善不断创新的成果是目前国内电缆故障测试仪器中的较高配置，属电缆故障测试中的优化组合。此黄金组合可与任何一家电缆测试仪器厂家的产品相比较，绝无短板。相信随着宣传及推广，它们会迅速普及到广大电缆维护者手中，为我国的电力电缆维护做出积极的贡献。
全套仪器可解决35KV以下电力电缆的所有故障，全套组合由四个单元组成：
1、故障测距单元：HK-D210电缆故障测距主机
采用了8寸彩色液晶触摸屏，操作简单，波形易判读。同时测距系统可自动定位故障点距离，故障测距简单而轻松。
2、 寻踪及识别单元：HK7000全数字多功能电缆探测仪
路径寻测采用了全数字电磁感应技术，可轻松解决运行或非运行电缆的走向以及识别问题、特别是解决了过去无法解决的金属性死接地故障的难题。
3、 故障定点单元：HK-D410声磁同步定点仪
系统所配精确定位仪具有声波、电磁波大小指示、故障点距离指示以及寻径等多项功能。
4、|高压信号单元：HK-Y15F 轻型高频高压信号发生器
是该套电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。根据电缆的性质及电缆的耐压等级来决定升压程度。对电缆故障点进行精确定位，最后确定在 1 米范围内。
一、测距单元：HK-D210电缆故障测距主机
【功能与特点】
1． 可测35KV以下等级所有电缆的高、低阻故障，适应面广。
2． 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
3． 检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。
4． 8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
5． 具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
6． 具有计算机通讯接口，可方便将数据及图形保存在计算机内。
7． 无测试盲区。
8． 内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
【主要性能指标】
1．测试方法：低压脉冲法、高压闪络法；
2．冲击高压：低于35KV电力电缆；
3．数据采样速率：200MHz、160 MHz、100MHz、50MHz；
4．测试距离：＞32Km；
5．读数分辨率：小于1m；
6．系统测试精度：小于50cm；
7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；
8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形；
9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；
10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；
11．工作条件：温度-20℃～+50℃，相对湿度 90%。
12.体 积：290mm×250mm×120mm；质量2.5㎏
二、寻径及识别单元：HK7000全数字多功能电缆探测仪
功能与特点：
1． 具有直连法、耦合法、感应法三种测试法。耦合法可寻测运行电缆的路径；感应法可盲测地下电缆的路径。
2．智能化、数字化，多频率的技术优势使得HK7000具有识别电缆的功能，特别是它的带电电缆识别功能。
3． 测试电缆的开路故障及对地短路故障简单方便。比如路灯电缆故障测试，有区域判断功能，测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析。
4． 具有四种探测频率—低频、中频、高频、射频、50Hz，由于具有多种频率，各种条件下的测试轻松实现。
5． 独有的感应测试法，特别适合“盲测”地下电缆、光缆、水管等金属性质管线。
6． 电缆埋深测量为一键直读；内置欧姆表可测环路电阻，判断故障性质。
7． 全数字处理、大屏幕液晶显示，条删指示、数字显示、声音提示使你在操作中轻松自如。
8． 整套仪器均为工程塑料机壳，结实耐用。
主要性能指标：
1、 发射机
1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频；
2）输出功率：恒功率输出，低、中、高三档（最大不小于6瓦）；
3）输出模式：直连法、耦合法、感应法；
4）阻抗显示：99999欧以内；
5）负载匹配：1—10000欧；
6）显示界面：大屏液晶中文、图形显示，自带背光；
7）电 源：标准1号1.2V充电电池6节，充放电500次；
8）待机时间：大于8小时，电量提示；
9）过热过流：自动保护；
10）工作温度：-20℃—50℃
11）体 积：400×160×140 mm
12）重 量：3.6 kg
2、接收机
1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ；
2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（A字架、耦合钳）；
3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱；
4）显示界面：大屏液晶中文、图形显示，自带背光；
5）增益控制：手动调节，动态范围000——100db；
6) 探测长度：直连电缆时，最长15KM；
耦合电缆时，一次耦合可测3Km，多次耦合无限远；
感应电缆时，一次感应可测300m，多次感应无限远；
7）深度测量：直读探测深度，范围 000—250cm；
80%法测深度，范围 000—250cm（感应）\500cm（直连）；
8）电流测量：直读电流，范围000—999mA；
9) 探测精度：埋深的5%；
10）电 源：标准5号1.2V充电电池6节，充放电500次；
11）待机时间：大于12小时，电量提示；
12）过热过流：自动保护；
13）工作温度：-10℃—40℃
14）体 积：650×110×230mm
15）重量：2.3Kg
三、故障定点单元：HK-D410电缆故障声磁同步定点仪
【主要性能指标】
1.可同步接受故障点放电时产生的声波和电磁波，经CPU处理并由液晶屏显示出探头测试点到故障点的距离及声波和电磁波的具体情况。
2.显示距离：最大22.6米，最小距离0.1米；
3.声放大量：120db
4.磁放大量：90db
5.电源电压：9V；功 耗：0.6W；
6.配军用高阻抗噪耳机；
7.定点误差：≤0.2m；
8.使用温度：-20—50℃；
9.外形尺寸：定位仪：180×80×70mm；探 头：Ф85×90mm；重 量：1.5Kg（含探头）；
四、高压信号单元：HK-Y15F 轻型高频高压信号发生器
【功能与特点】
1． 可连续工作4个小时以上；
2． 有电压调节及自动稳压功能；
3． 采用开关电源电子升压。体积小、重量轻；
4． 具有开路、短路自动保护功能；
5． 输出电压显示为彩色液晶屏罗盘式动态显示
6． 功能完善可靠，接线简单；
7． 箱体采用工程塑料绝缘材料，操作绝对安全。
【主要性能指标】
1. 最高输出电压：≤15KV负直流
2. 工作电压：220V±10% 50Hz
3. 显示电压值误差：＜±2%
4. 最大输出电流：≤40mA
5. 工作温度：-20℃～50℃
6. 工作湿度（相对）：≤80%
7. 放电能量：≤900J/5S（标配8μF外置电容，可定制）
8. 最小放电周期：3秒
9. 最大功率：＜1.5KVA
10. 海拔高度：3000米以下
11. 体积：430mm×380mm×230mm；
12. 重量：11kg
