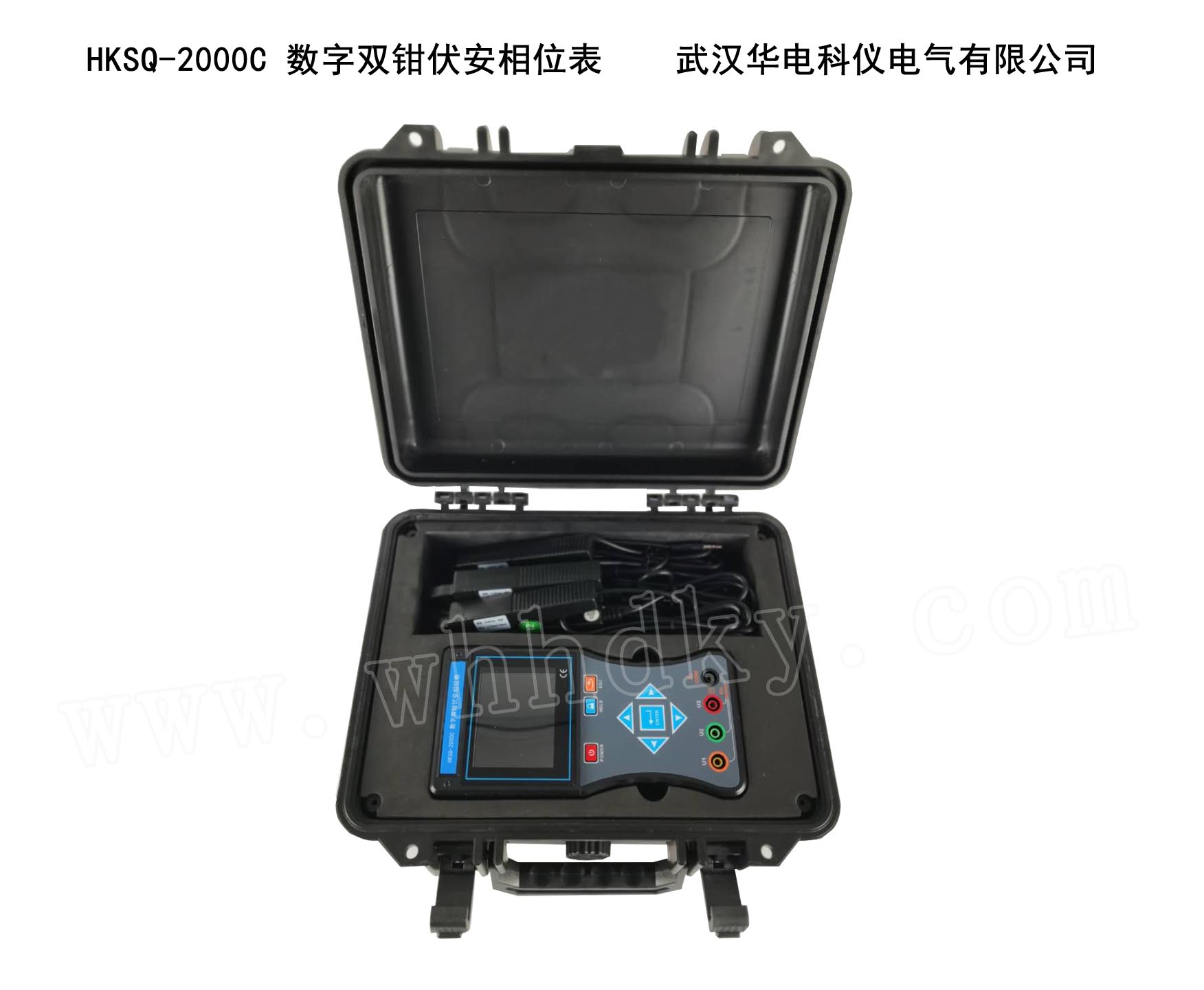

HKSQ-2000C数字双钳伏安相位表产品概述
       HKSQ-2000C双钳相位表是一款专为现场测试的多功能智能仪表，由主机、电流钳(2把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，所测参数同屏显示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。
仪表可以在被测回路不开路的情况下，同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数，电压电流相位图指示，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的智能仪表。
适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
        仪表配有USB接口，可存储99组数据，通过系统软件上传所存数据到电脑，实现历史数据读取、查询、保存、报表、打印等。

1．基准条件和工作条件


影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	/
环境湿渡	40%～60%	＜80%	/
信号波形	正弦波	正弦波	β=0.01
信号频率	50HZ±1HZ	45HZ～65HZ	/
仪表工作电压	8.4V±0.5V	8.4V±1V	/
测相位频率相序时电流幅值	1A±0.1A	2mA～20.0A	/
测相位频率相序时电压幅值	100V±10V	10V～600V	/
测功率功率因数时电流幅值	1A±0.1A	20mA～20A	/
测功率功率因数时电压幅值	100V±10V	10V～600V	/
外电场、磁场	应避免
被测导线位置	被测导线处于钳口的近似几何中心位置


2．一般规格

功    能	同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数，电压电流相位图指示，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等
电    源	DC 8.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时
额定电流	约180mA max
显示模式	3.5寸真彩液晶屏显示
仪表尺寸	长宽厚：207mm×101mm×45mm
钳口尺寸	φ7.5mm×13mm
量    程	交流电压：0.00V～600V
	交流电流：0.0mA～20A
	相位：0.0°～360.0°
	频率：45.00Hz～65.00Hz
	有功功率：0.0W～12kW
	无功功率：0.0VAR～12kVAR
	视在功率：0.0VA～12kVA
	功率因数：-1～+1
分 辨 率	电压：AC 0.01V
	电流：AC 0.1mA
	相位：0.1°
	频率：0.01Hz
	有功功率：0.1W
	无功功率：0.1VAR
	视在功率：0.1VA
	功率因数：0.001
精    度 （基准条件下）	电压：±(0.5%量程)
	电流：±(0.5%量程)
	相位：±1°（注：工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°）
	有功功率±(1.0%量程)
	无功功率±(1.0%量程)
	视在功率±(1.0%量程)
	频    率±(1.0%量程)
	功率因数±0.03
检测速率	约2秒/次
数据保持	测试中按HOLD键保持数据，“HD”符号显示
数据存储	99组
充电接口	USB接口
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
液晶亮度	按上下箭头键可以调节LCD背光亮度
电压检测	当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电
仪表质量	主机：370g(带电池)
	电流钳：185g×2
	测试线：250g
	总质量：约1.8kg
测试线长度	1.5m
电流钳线长	2m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：1MΩ
耐    压	仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝    缘	仪表线路与护套外壳之间≥100MΩ
结    构	双重绝缘，带绝缘防振护套
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2



主机	1台
仪表箱	1个
电流钳	2把
测试线	4条(红黑各2条)
USB充电器、充电线	一套
锂电池	1组(仪表内)
说明书、保修卡、合格证	1份
光盘	1张
