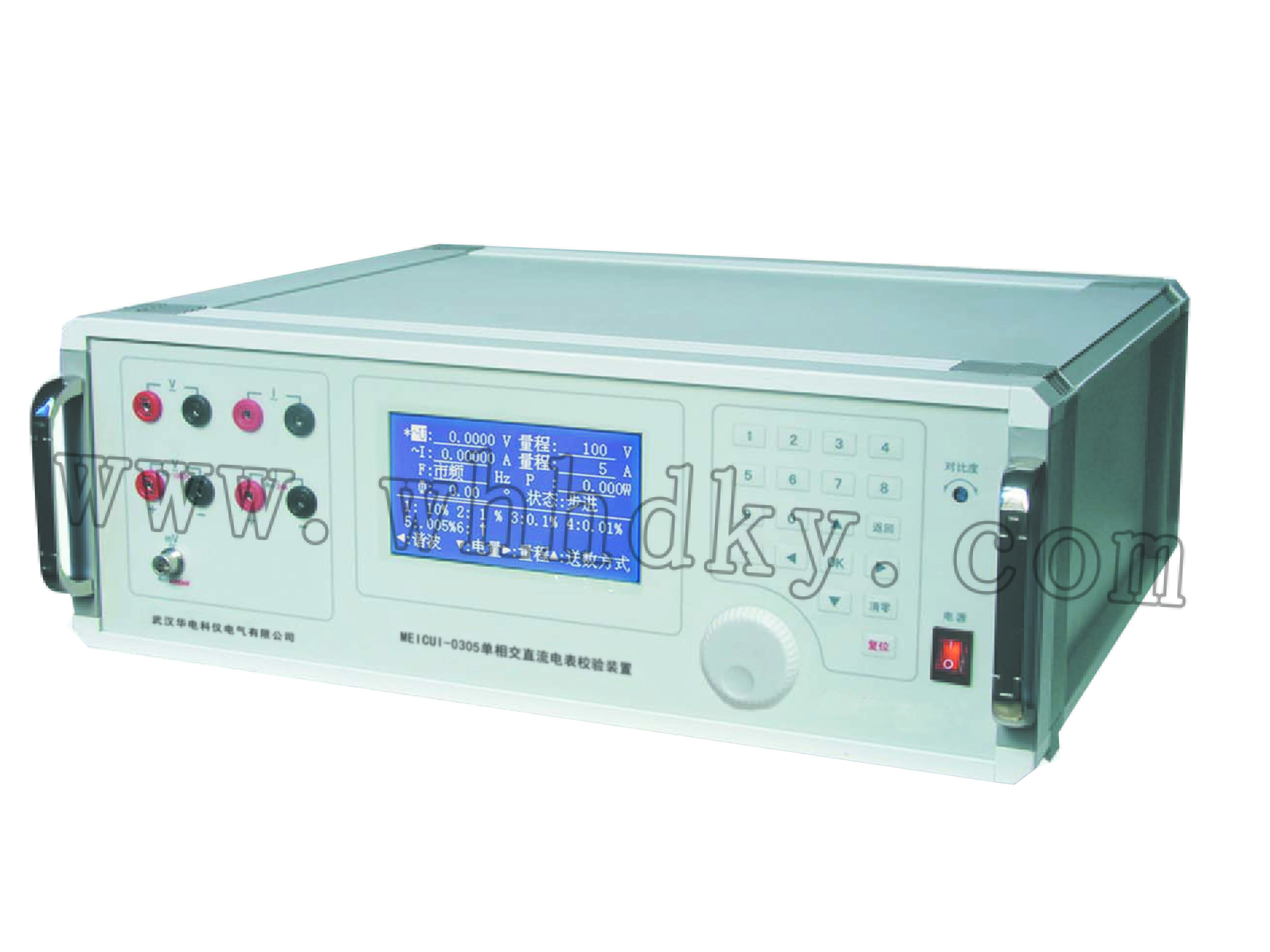

MEICUI-0305单相交直流电表校验装置产品介绍
本装置是按照检定规程 JJG124-2005 《电流表、电压表、功率表和电阻表检定规程》及JJG68-2015
《交流数字电流表检定规程》、JJG72-2015《交流数字电压表检定规程》的要求而设计的0.05(0.1)级
单相交流和直流标准装置。  源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
  电路设计保护完善、运行可靠、操作方便。  显示器采用标准图形240×128点阵液晶单色屏，图表字符显示清晰。

1.装置由单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。2.有校准功能 ，即能根据外接标准的示值，修正标准源的输出值。3.可手动和半自动检验电力系统中0.2级及以下各种单相交流工频指示表和数字仪表，如电压表、电流表、功率表、频率表以及各种直流电表。4.可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。5.设有RS-232接口或USB接口和大容量的非易失性存贮器，可存贮500块被检表的检测数据。通过上位
机软件，由PC控制本装置可进行自动和手动检验，并对结果进行处理和管理。

交流输出    ·电压量程     50V、100V、200V、400V、800V；    ·电流量程     0.5A、1A、2.5A、5A、10A、20A；    ·调节范围     0～120% (800V电压除外)；    ·调节细度     5×10^－5；    ·电压、电流输出容量    最大20VA；    ·电压、电流调定准确度    ±(0.03%RD+0.02%RG)；    ·电压、电流输出稳定度    ≤0.01% /60 s (峰-峰值)；    ·电压、电流波形失真度    ≤0.3%；    ·功率输出调定准确度    ±(0.06%RD+0.04%RG）；    ·正弦波输出频率范围     (45～65)·N Hz  (N=1，2，3，……31）；                调节细度     0.001·N Hz    （N=1，2，3，……31）；
                调定准确度     0.01 Hz     ·相位调节范围     0～359.99°；  　      调节细度     0.01°；　  ·谐波输出     2～31次，幅度0～20%（基波额定值）；                   相位细度    0.01°·N (N为谐波次数，N=2，3，4，……31）；      输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。直流输出    ·电压量程   200mV、400mV、2V、4V、20V、40V、200V、400V、1000V；    ·电流量程   0.1A、0.3A、1A、3A、10A、30A；    ·电压、电流调节范围    0～110% (1000V电压、30A电流除外)；    ·电压、电流调节细度    5×10^－5；    ·电压、电流输出容量    最大  20W；    ·电压调定准确度    ±(0.03%RD+0.02%RG)；
·电流调定准确度    ±(0.06%RD+0.04%RG)；    ·电压、电流输出稳定度    ≤0.01%/60s(峰-峰值)；    ·电压、电流输出纹波　    ≤1%。工作电源     单相  220V±10%，50Hz±5%。使用环境     温度  20℃±10℃，相对湿度  ≤85%RH。体积重量     440×460×165mm³，约11kg。
