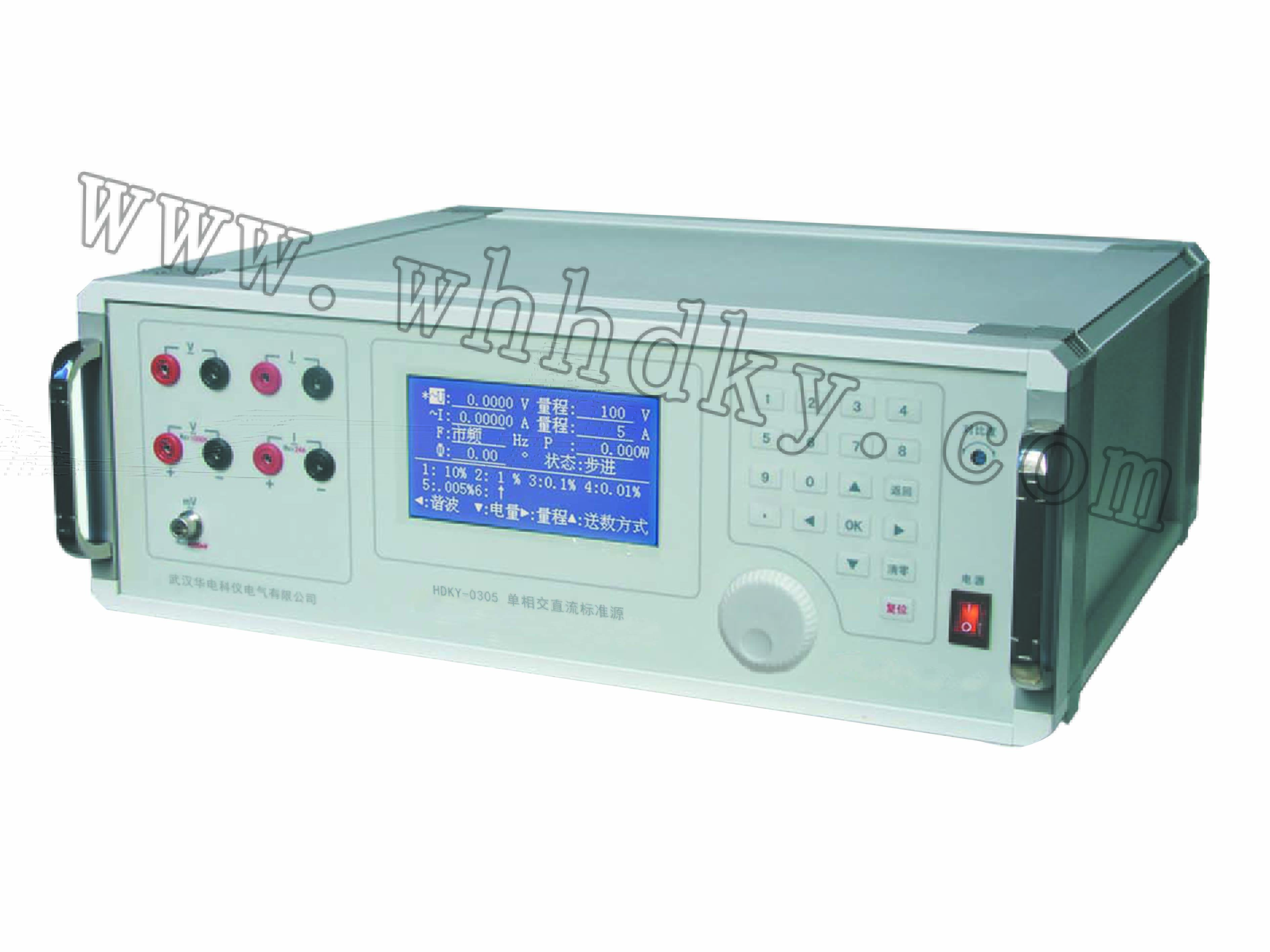

HDKY-0305单相交直流标准源产品概述

   本装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05(0.1)级单相交流和直流标准装置。

   源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

   电路设计保护完善、运行可靠、操作方便。

   显示器采用标准图形240×128点阵液晶单色屏，图表字符显示清晰。

1.装置由单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。

2.有校准功能 ，即能根据外接标准的示值，修正标准源的输出值。

3.可手动和半自动检验电力系统中0.2级及以下各种单相交流工频指示表，如电压表、电流表、功率表、频率表以及各种直流电表。

4.可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

5.设有RS-232接口或USB接口和大容量的非易失性存贮器，可存贮500块被检表的检测数据。通过上位机软件，由PC控制本装置可进行自动和手动检验，并对结果进行处理和管理。

交流输出

·电压量程    50V、100V、200V、400V、800V；

·电流量程    0.5A、1A、2.5A、5A、10A、20A；

·调节范围    0～120% (800V电压除外)；

·调节细度    5×10－5；

·电压、电流输出容量   最大20VA；

·电压、电流调定准确度   ±(0.03%RD+0.02%RG)；

·电压、电流输出稳定度   ≤0.01% /60 s (峰-峰值)；

·电压、电流波形失真度   ≤0.3%；

·功率输出调定准确度   ±(0.06%RD+0.04%RG）；

·正弦波输出频率范围  (45～65)·N Hz  (N=1，2，3，……31）；

                      调节细度    0.001·N Hz    （N=1，2，3，……31）；

                      调定准确度    0.01 Hz

·相位调节范围    0～359.99°；  　

                 调节细度    0.01°；　

·谐波输出    2～31次，幅度0～20%（基波额定值）；

              相位细度   0.01°·N (N为谐波次数，N=2，3，4，……31）；

              输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。

直流输出

·电压量程  200mV、400mV、2V、4V、20V、40V、200V、400V、1000V；

电流量程0.1A、0.3A、1A、3A、10A、30A；

·电压、电流调节范围   0～110% (1000V电压、30A电流除外)；

·电压、电流调节细度   5×10－5；

·电压、电流输出容量   最大 20W；

·电压调定准确度   ±(0.03%RD+0.02%RG)；

·电流调定准确度   ±(0.06%RD+0.04%RG)；

·电压、电流输出稳定度   ≤0.01%/60s(峰-峰值)；

·电压、电流输出纹波　 ≤1%。

工作电源:单相 220V±10%，50Hz±5%。

使用环境:温度 20℃±10℃，相对湿度  ≤85%RH。

体积重量:440×460×165mm3，约11kg。
