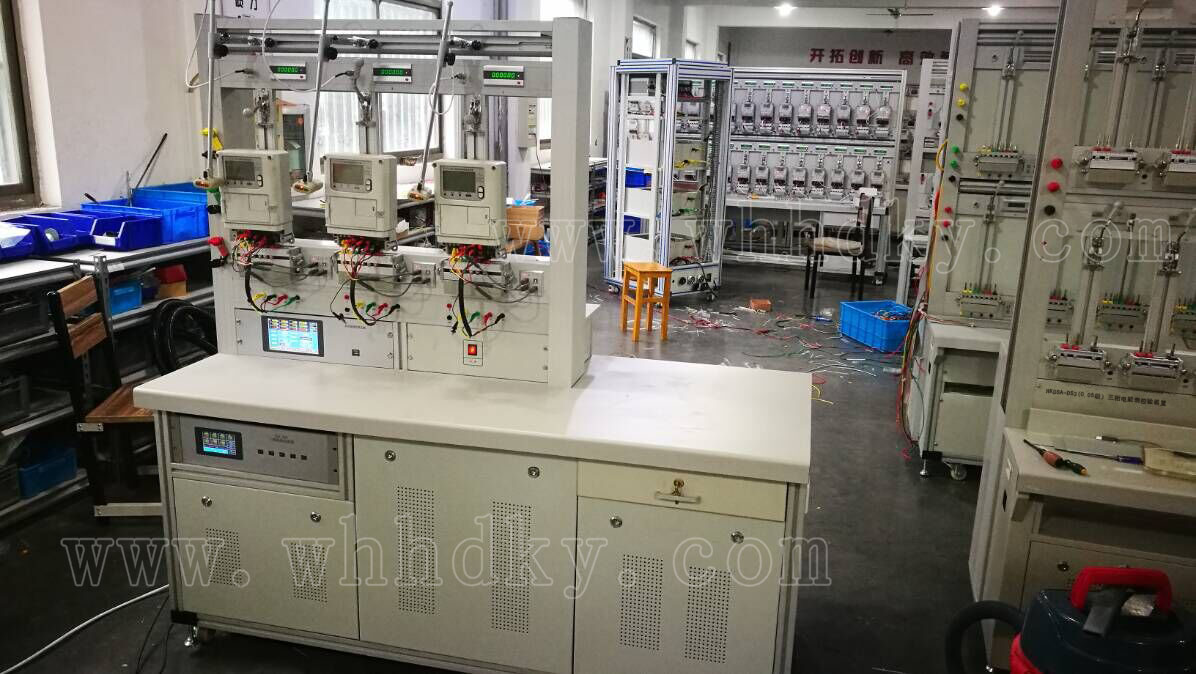

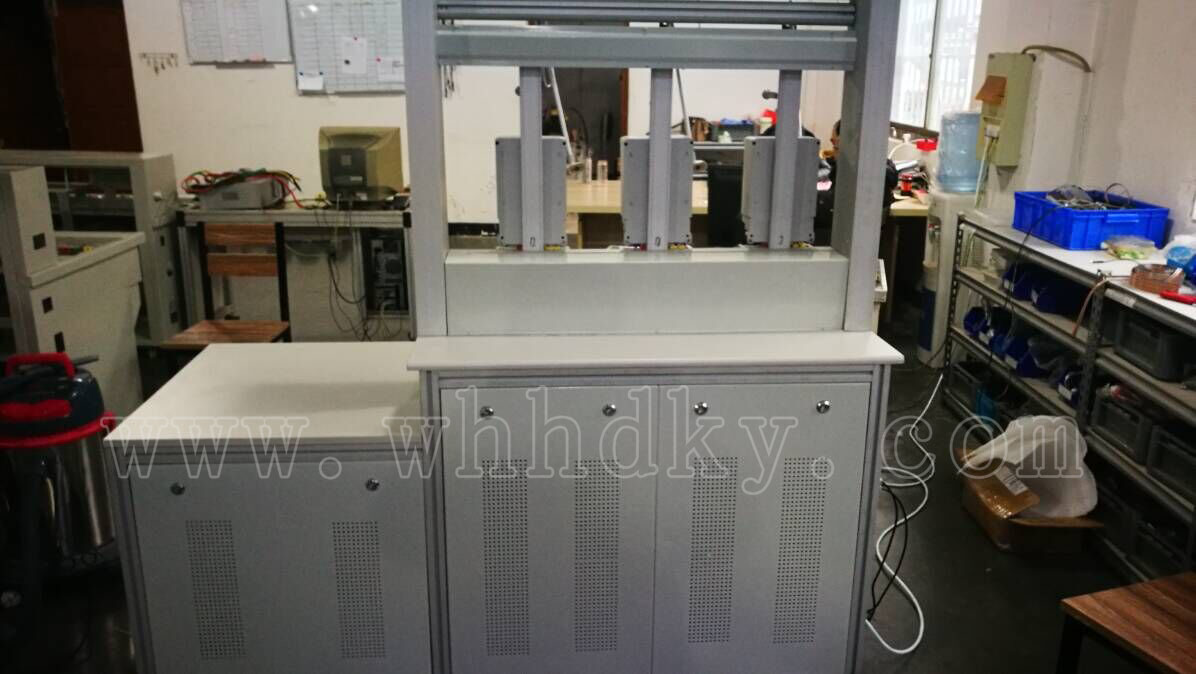

HKDSZ-DS3三相电能表校验装置

设备名称:三相电能表校验装置型号:HKDSZ-DS3数量:1台套厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

   本系列三相多功能电能表校验装置,采用豪华铝合金机箱,配合可拆卸铝合金挂表架,适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能,定会受到您的青睐。

功能特点

 3.1  装置特点

◆ 采用表源一体结构,外置0.02级三相宽量程多功能数字标准表,可通过软件读取标准表各电参数。

◆ 采用最新DDS技术,36000点波形合成技术,大规模CPLD和32位嵌入式系统,信号源输出稳定性高、调节细度小、失真度小等特点。

◆ 采用最新RAM系统的7英寸彩色触摸液晶屏,具有显示信息多,能显示三相电压、电流、有功功率、无功功率、视在功率;还能显示电量矢量图、波形分析图等功能。

◆ 采用高效功放,具有超过90%以上的效率,300KHz的载波频率,具有失真度小、发热量小,效率高等优点。

◆ 具有完善的保护功能,具有电压短路报警,电流开路和过载报警。

◆ 内置高稳定度恒温晶振,输出500KHz高精度脉冲,可测试电能表时钟,配合校表管理软件,可测试日计时误差、时段投切误差等。(选配功能)

◆ 配置485通讯接口,可测试多功能电表的各种通讯试验。(选配功能)

◆ 可不带电脑,根据内置规程自动校验电能表,并可保存超过10000只表的数据。

◆ 配置一个USB接口,可通过U盘,自动升级程序;也可导出保存的数据;外接鼠标,可直接操作装置。



3.2主要功能

3.2.1 常规功能

   ◆  潜动试验

   ◆  起动试验

   ◆  基本误差

   ◆  谐波功能



 3.2.2  多功能试验 (需配合管理软件)

   ◆ 影响量试验

◆  示值误差

◆  日计时误差

◆  最大需量误差

◆  通信规约一致性检查

◆  时段投切误差


详细参数

1.装置等级:0.1级、0.05级

2.电脑联机端口:RS232 通迅口

3.三相源技术参数:

输出电压:

3 * 57.7V Y        3*100V ∆

3 * 220V Y         3*380V ∆

调节幅度0~120%连续可调

调节细度:优于0.01%

输出电流:25mA、0.1A、1A、5A、25A、100A

调节幅度0~120%连续可调; 调节细度优于0.01%

最小输出电流:1mA (精度:<5%)

输出功率:(电压回路)3×100VA

(电流回路)3×150VA

输出电压、电流、功率稳定度;

≤0.02%/120S

输出电压、电流波形失真度:≤ 0.5%

三相对称度: 优于120o土0.2o

频率范围:45Hz~65Hz  调节细度:  0.01Hz

移相范围:-180.0o ~180.0o  调节细度:0.01o

指示仪表等级:电压、电流表准确度为土0.01%

                  相位表准确度为土0.01o

                  频率表准确度为土0.01Hz

4.内置三相标准表技术参数:

电压输入

输入范围(V): 40—480

输入量程(V): 60、120、240、480

过载能力(V): 600

输入负载    ≤0.5mA(480V)



电流输入

输入范围(A): 0.01—100

输入量程(A):100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025、0.01、0.005

过载能力(A): 150





准确度

准确度等级:0.02级 (0.025A~100A)

功率测量准确度

有功功率测量准确度:0.02%/0.05%(PF≥0.5)

无功功率测量准确度0.05%、0.1%(PF≥0.5)

电能测量准确度

有功电能测量准确度0.02%、0.05%(PF≥0.5)

无功电能测量准确度0.05%、0.1%(PF≥0.5)

5.装置具有完善的保护功能:电压短路,电流开路保护,负载过载保护;

显示器过压保护。

6. 可进行2~21次谐波试验,电压中断和跌落试验,谐波幅值可调

7.供电电源: 230V士10%~50Hz

8.最大功耗: 300 VA

9.工作环境:温度20℃土5℃ 相对湿度≤85%
