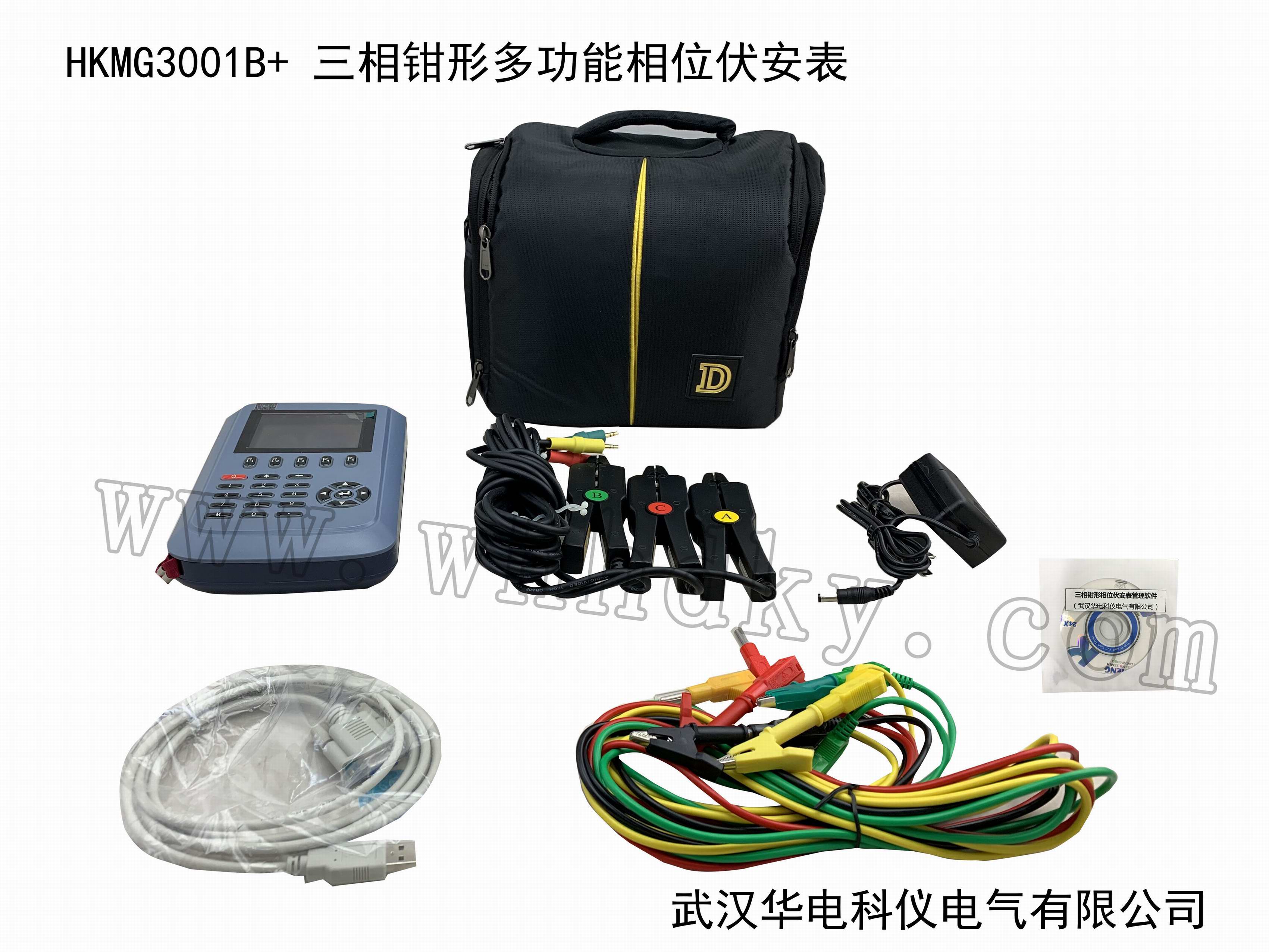

HKMG3001B+ 三相钳形多功能相位伏安表产品概述
    本仪器是我公司钳形系列仪表的产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等）可以直接显示向量图，尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线状况。

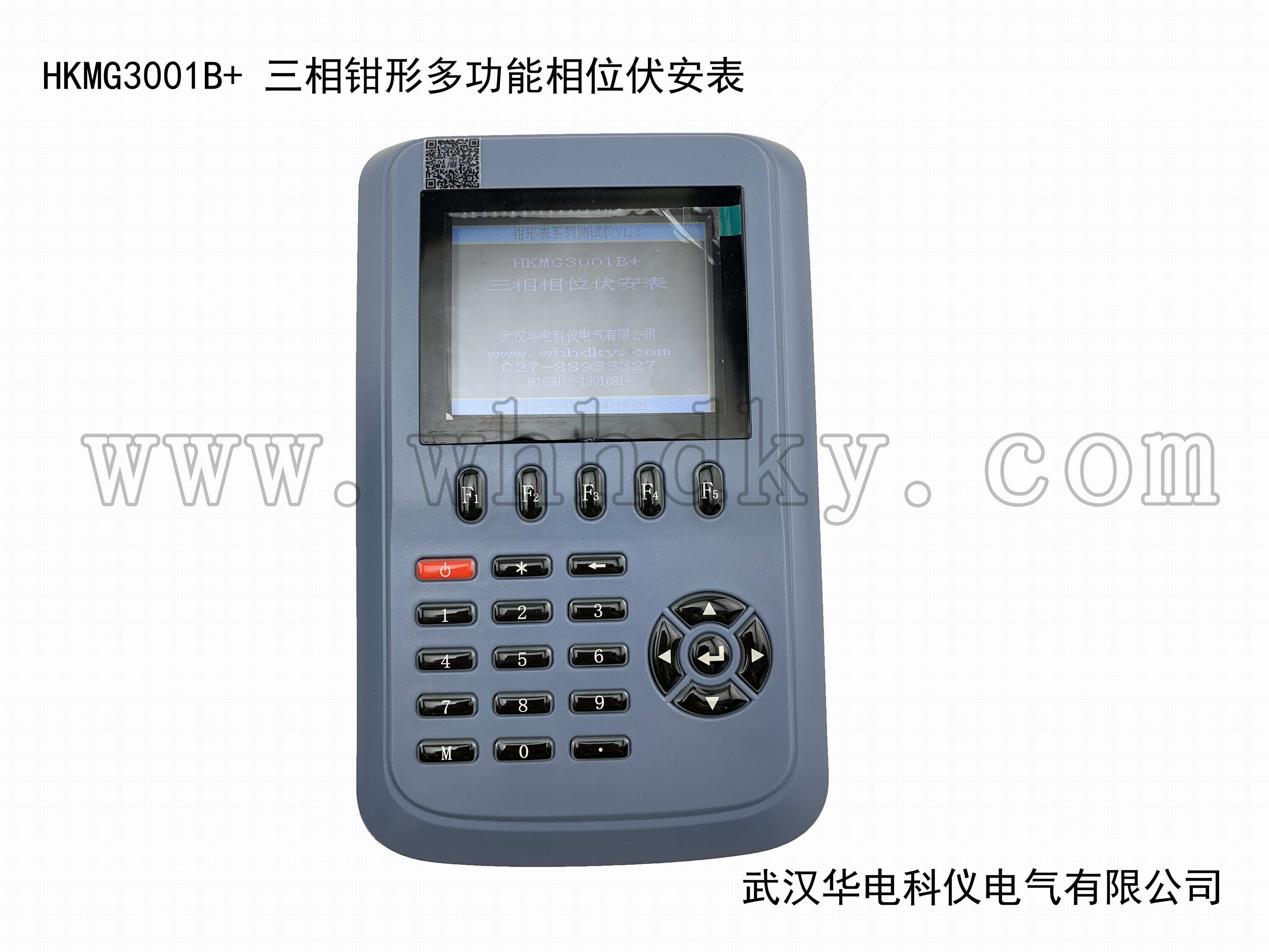

1. 采用3.4寸彩色液晶显示屏，汉字显示仪器的工作状态和测试参数，操作极为方便。

2. 测量三相电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数及及总和功率，并实时显示六角向量图。

3. 小电流1.5mA测量相位，非常适用于新装用户投运后无负荷时检查接状况，仪器测量精度高，测量范围宽。

4. 自动判别线路感性或容性负载特性，并判别三相三线及三相四线电能表1008种错误接线，指出错误接线位置。

5. 内置时钟芯片，可准确记录、显示测量时间。

6. 双电源供电：交流测量端45V-450V直接供电，也可内置大容量3800mAh锂电池供电，电池可连续工作18-40小时，待机时间≥40小时，充电次数≥500次。

7. 配备500A电流钳，可测量低压电流互感器的角差及比差。

8. 可通过二次侧测量，亦可转换成一次侧数据。

9. 内置存储器，能保存200 组测量数据，可查阅已保存的数据组及向量图。

10. 配备管理软件，可将仪表测量数据成组上传至PC 机，形成打印报告存档。

11. 内设帮助菜单可中文提示接线方法及注意事项，中文菜单与直接按键相结合，操作易学、易用。

12. 采用万用表型结构设计，手持式，体积小，重量轻，防脱落腕带，以防操作人员失手对仪器造成损坏。

1. 参比工作条件

（a）环境温度：（23±5）℃

（b）环境湿度：（45～75）% RH

（c）被测信号波形：正弦波、β=0.02

（d）被测信号频率：（50±0.2）Hz

（e）被测载流导线在钳口中的位置：居中

（f）测量相位时被测信号幅值范围：100～220V、10mA～5A

（g）外参比频率电磁场干扰：应避免

2. 额定工作条件

  （a）环境温度：（-15～+45）℃

  （b）环境湿度：（0～90）% RH

（c）海拔高度：小于1500米

  （d）被测信号波形：正弦波、β=0.05

  （e）被测信号频率：45-65Hz

  （f）被测载流导线在钳口中的位置：任意位置

3. 基本误差

注：相位测量在1.5mA-10mA，5V-10V时，相位误差为±3°。

额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

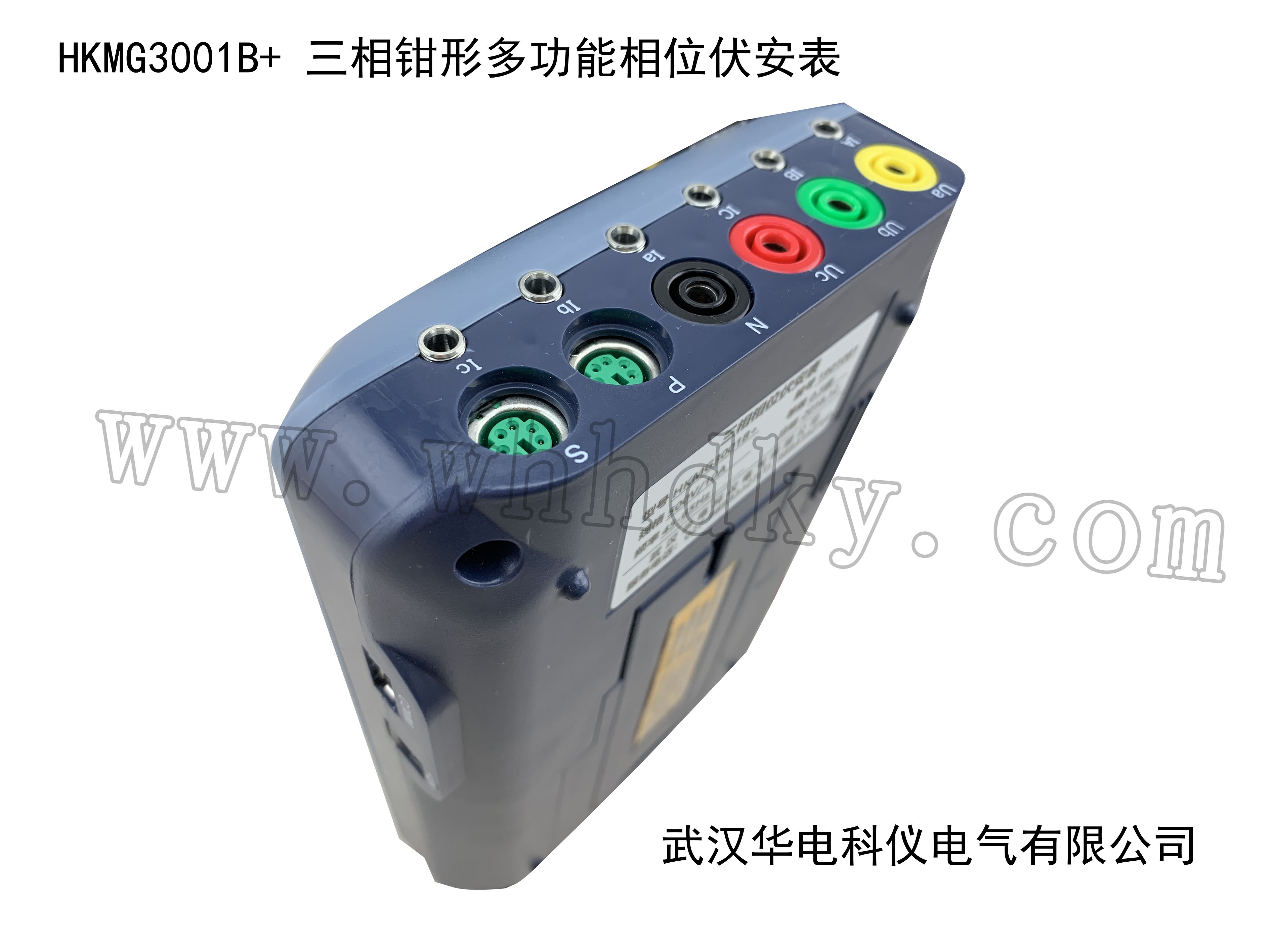

4. 测量通道特性

电压通道 PT借电时电压测量量限为45V-450V

          电池供电时电压测量量限为5V-500V

        输入阻抗：>500kΩ

电流通道 电流量限：1.5mA ~ 10A

          输入方式：钳形电流互感器转换输入

整机准确度：0.5级

5. 工作电源

交流电源：仪器测量端供电(45-450V)

   直流电源：内置高性能锂电池(3800mAh /7.4V)

6. 安全特性

   耐压：电压输入端, 交流充电电源输入端与仪表外壳之间，钳形电流互感器铁芯与付边绕组引出线及钳柄之间能承受2KV/50Hz正弦交流电压历时1min的试验。

    绝缘电阻：电压输入端, 交流充电电源输入端与仪表外壳之间，钳形电流互感器铁芯与付边绕组引出线及钳柄之间的绝缘电阻大于10MΩ。

7. 外形尺寸

主机外形尺寸：200×126×45（mm）  重量： 680g

钳表外形尺寸：142×42×18（mm）   重量： 180g/把

整机外形尺寸：423×336×126（mm） 重量： 4350g
