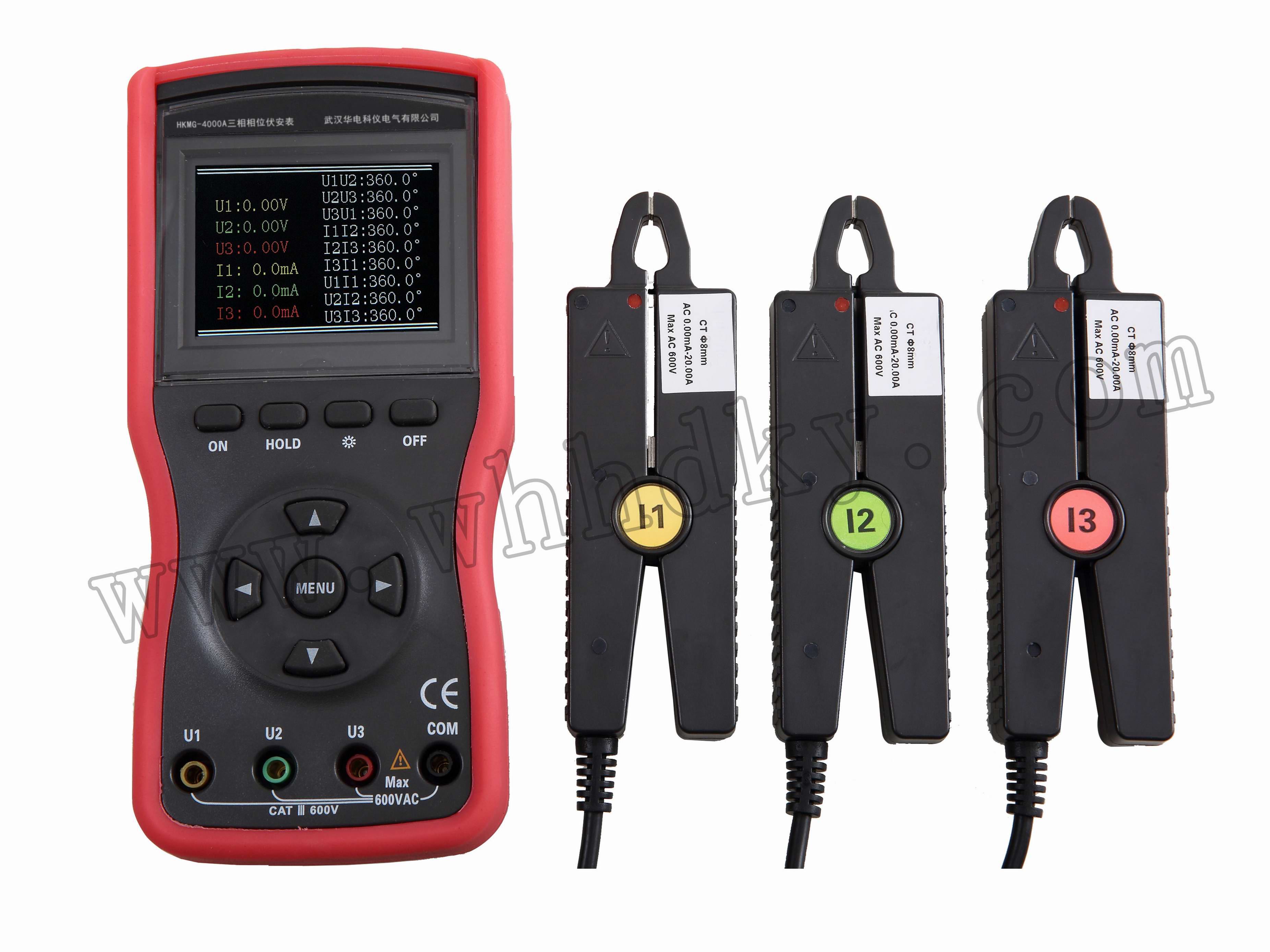

HKMG-4000A 三相相位伏安表

设备名称:三相相位伏安表型号:HKMG-4000A数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HKMG-4000A 三相相位伏安表产品概述
    在被测回路不开路的情况下,同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组
CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等

功能特点

1. 智能化设计,减少了操作的繁琐性,降低了误操作的可能性,具有高精度、高稳定、低功耗、使用方便等优点。

2. 采用电压互感器和电流钳方式输入,机内无高压,3路输入间完全隔离,安全可靠。

3. 尖小形钳口适合于排线密集的场所,圆形大钳口适用于粗导线检测。

4. 测试线采用电力专用电缆线,弹棒插头和鳄鱼夹均有绝缘保护。仪表采用绝缘防滑护套。

配有USB接口,可存储500组数据,通过系统软件上传所存数据到电脑,便于读取、保存、报表、打印历史数据等。

详细参数

钳口尺寸

Φ8mm



仪表质量

1310g(带电池)



量程、分辨力、误差

(基准条件下)

电压量程:AC 0.00V~600V           分辨力:AC 0.01V        基本误差:±(0.5%量程)

电流量程:AC 0.0mA~20.0A          分辨力:AC 0.1mA        基本误差:±(0.5%量程)

相位量程:0.0°~360.0°           分辨力:0.1°           基本误差:±1°

频率量程:45.00Hz~65.00Hz         分辨力:0.01Hz          基本误差:±(1.0%量程)

有功功率量程:0.0W~12kW           分辨力:0.1W            基本误差:±(1.0%量程)

无功功率量程:0.0var~12kvar       分辨力:0.1var          基本误差:±(1.0%量程)

视在功率量程:0.0VA~12kVA         分辨力:0.1VA           基本误差:±(1.0%量程)

功率因数量程:-1~+1               分辨力:0.001           基本误差:±0.03

电流矢量和量程:0mA~60.0A         分辨力:1mA

电    源

DC9V 碱性干电池(LR6 1.5V AA×6)

仪表尺寸

长宽厚:196mm×92mm×54mm

检测速率

约2秒/次



数据存储

500组

数据保持

测试中按HOLD键保持数据,“HD”符号显示

相    序

正相:U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁

反相:U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

通讯接口

USB接口,所存数据上传电脑,便于分析管理数据

线    长

测试线长1.5m;电流钳线长2m

自动关机

无操作约15分钟后,仪表自动关机,以降低电池消耗

电压检测

当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池

输入阻抗

测试电压输入阻抗为:1MΩ

工作电流

开启背光灯最大耗电135mA,电池连续工作约6小时;关闭背光灯仪表耗电90mA,电池连续工作9小时

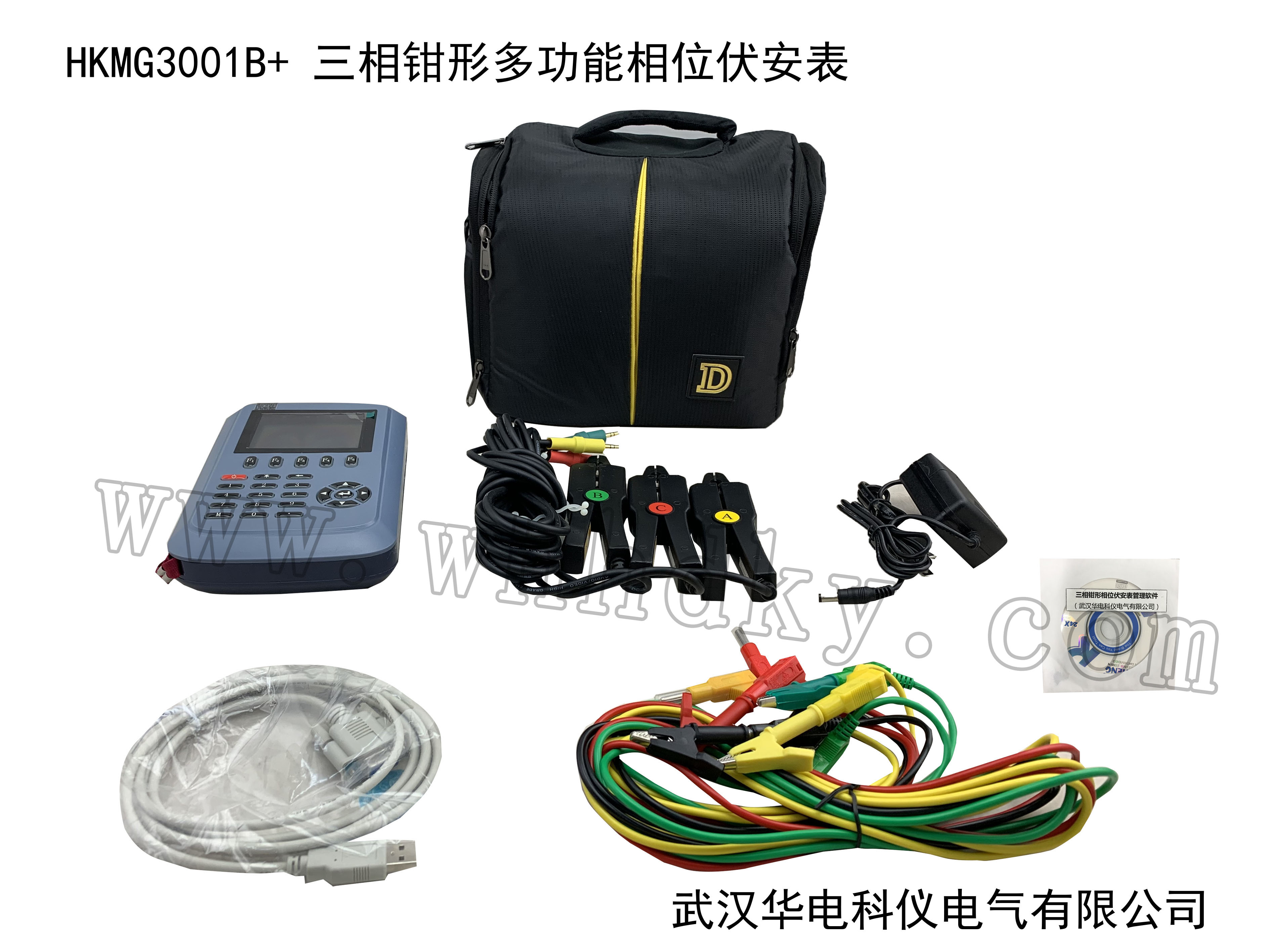

随机附件

主机:1件;电流钳:3件;测试线:4条;USB通讯线:1条;软件光盘:1件;电池LR6:6节;仪表箱:1件
