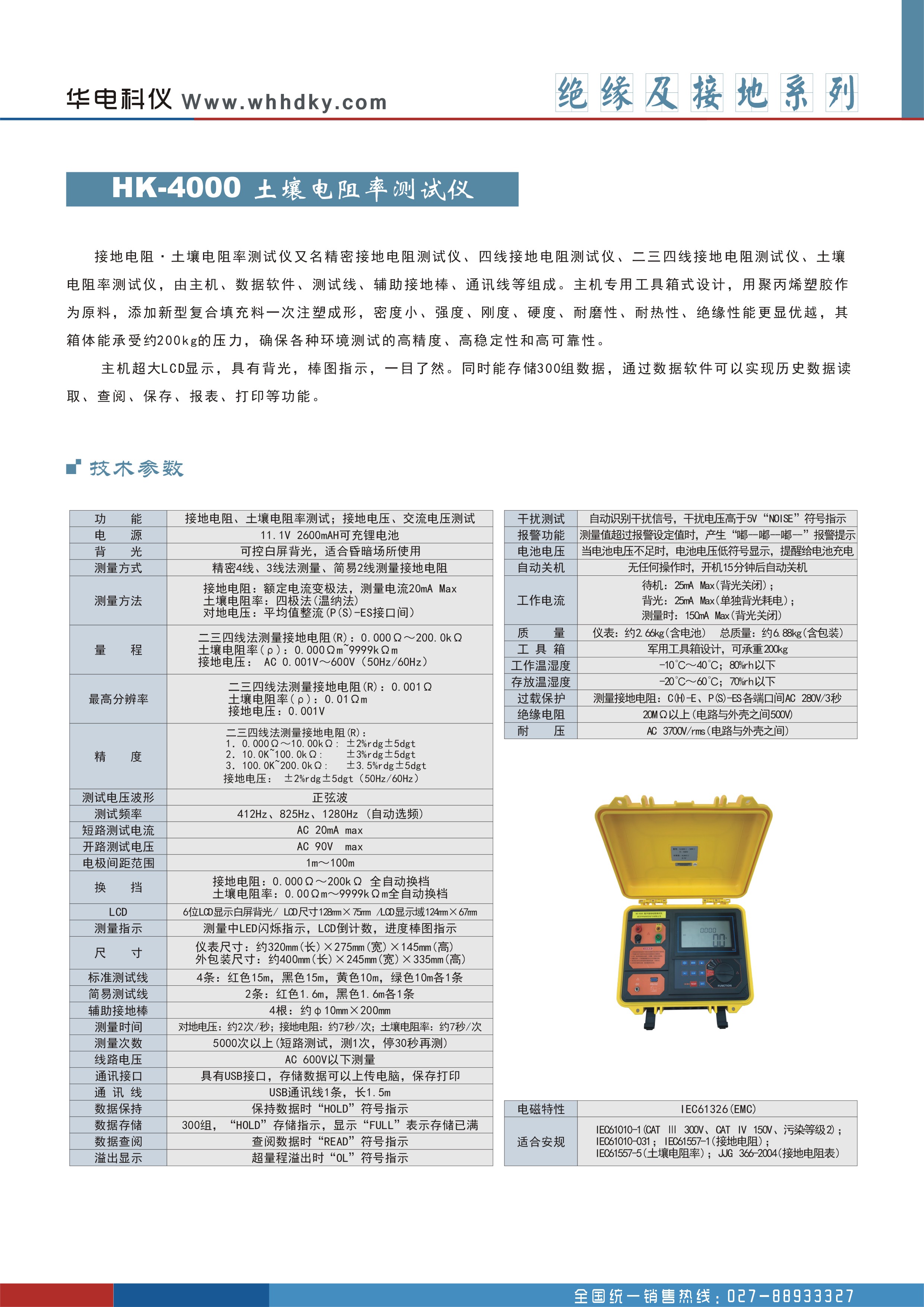

接地电阻·土壤电阻率测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，测试电流达20mA，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
| 功 能 | 接地电阻、土壤电阻率测试；接地电压、交流电压测试 |
| 电 源 | 11.1V 2600mAH可充锂电池 |
| 背 光 | 可控白屏背光，适合昏暗场所使用 |
| 测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
| 测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max |
| 土壤电阻率：四极法(温纳法) | |
| 对地电压：平均值整流(P(S)-ES接口间） | |
| 量 程 | 二三四线法测量接地电阻(R)：0.000Ω～200.0kΩ |
| 土壤电阻率(ρ)：0.000Ωm~9999kΩm | |
| 接地电压： AC 0.001V～600V（50Hz/60Hz） | |
| 最高分辨率 | 二三四线法测量接地电阻(R)：0.001Ω |
| 土壤电阻率(ρ)：0.01Ωm | |
| 接地电压：0.001V | |
| 精 度 |
二三四线法测量接地电阻(R)： 1．0.000Ω～10.00kΩ: ±2%rdg±5dgt 2．10.0K~100.0kΩ: ±3%rdg±5dgt 3．100.0K~200.0kΩ: ±3.5%rdg±5dgt 注： 干扰电压5V时的附加误差≤±5%rdg±5dgt |
|
土壤电阻率(ρ)：根据R的测量精度而定 （ρ=2πaR (a:1 m～100m)；π=3.14） |
|
| 接地电压： ±2%rdg±5dgt（50Hz/60Hz） | |
| 测试电压波形 | 正弦波 |
| 测试频率 | 412Hz、825Hz、1280Hz (自动选频) |
| 短路测试电流 | AC 20mA max |
| 开路测试电压 | AC 90V max |
| 电极间距范围 | 1m～100m |
| 换 挡 | 接地电阻：0.000Ω～200kΩ 全自动换档 |
| 土壤电阻率：0.00Ωm～9999kΩm全自动换档 | |
| LCD | 6位LCD显示，白屏背光 |
| LCD尺寸 | 128mm×75mm |
| LCD显示域 | 124mm×67mm |
| 测量指示 | 测量中LED闪烁指示，LCD倒计数，进度棒图指示 |
| 尺 寸 | 仪表尺寸：约320mm(长)×275mm(宽)×145mm(高) |
| 外包装尺寸：约400mm(长)×245mm(宽)×335mm(高) | |
| 标准测试线 | 4条：红色15m，黑色15m，黄色10m，绿色10m各1条 |
| 简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
| 辅助接地棒 | 4根：约φ10mm×200mm |
| 测量时间 | 对地电压：约2次/秒；接地电阻：约7秒/次；土壤电阻率：约7秒/次 |
| 测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
| 线路电压 | AC 600V以下测量 |
| 通讯接口 | 具有USB接口，存储数据可以上传电脑，保存打印 |
| 通 讯 线 | USB通讯线1条，长1.5m |
| 数据保持 | 保持数据时“HOLD”符号指示 |
| 数据存储 | 300组，“HOLD”存储指示，显示“FULL”表示存储已满 |
| 数据查阅 | 查阅数据时“READ”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 干扰测试 | 自动识别干扰信号，干扰电压高于5V“NOISE”符号指示 |
| 报警功能 | 测量值超过报警设定值时，产生“嘟--嘟--嘟--”报警提示 |
| 电池电压 | 当电池电压不足时，电池电压低符号显示，提醒给电池充电 |
| 自动关机 | 无任何操作时，开机15分钟后自动关机 |
| 工作电流 | 待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时：150mA Max(背光关闭) |
| 质 量 | 仪表：约2.66kg(含电池) |
| 总质量：约6.88kg(含包装) | |
| 工 具 箱 | 军用工具箱设计，可承重200kg |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61326(EMC) |
| 适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)； IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表) |
