HKXZ-75kVA75kV1A变频串联谐振试验装置产品简介：

被试品对象及试验要求
1、10kV/300mm²，长度1.5km电缆的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
2、35kV/300mm²，长度0.4km电缆的交流耐压试验，电容量≤0.078uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
3、35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

HKXZ-75kVA75kV1A变频串联谐振试验装置工作环境
1. 环境温度：－10⁰C –50 ⁰C;
2. 相对湿度：≤90%RH;
3. 海拔高度:  ≤1000米；


1. 额定容量：75kVA；
2. 输入电源：单相220或三相380V电压，频率为50Hz；
3. 额定电压：25kV；75kV
4. 额定电流：3A；1A
5. 工作频率：30-300Hz；
6. 装置输出波形：正弦波
7. 波形畸变率：输出电压波形畸变率≤1%；
8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9. 温    升：额定负载下连续运行60min后温升≤65K；
10. 品质因素：装置自身Q≥30(f=45Hz)；
11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12. 测量精度：系统有效值1.5级；

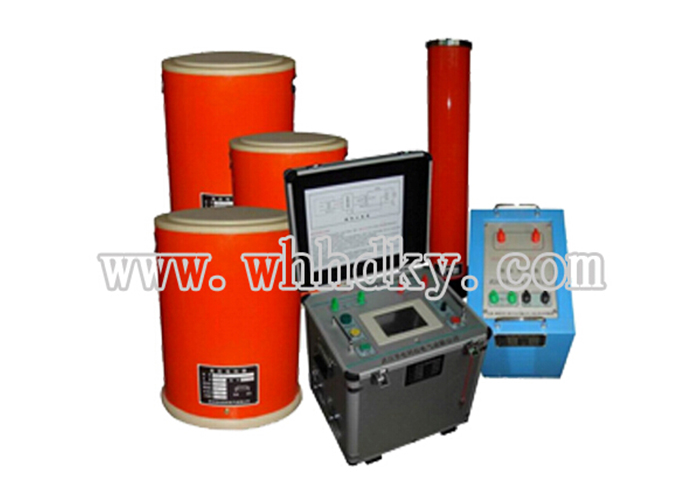

HKXZ-75kVA75kV1A变频串联谐振试验装置系统配置及其参数
1. 激励变压器JLB-6kVA/1.5/3/6kV/0.4kV                      1台
a) 额定容量：6kVA；
b) 输入电压：0-400V，单相；
c) 输出电压：1.5/3/6kV
d) 结    构：干式；
e) 重    量：约48kg；

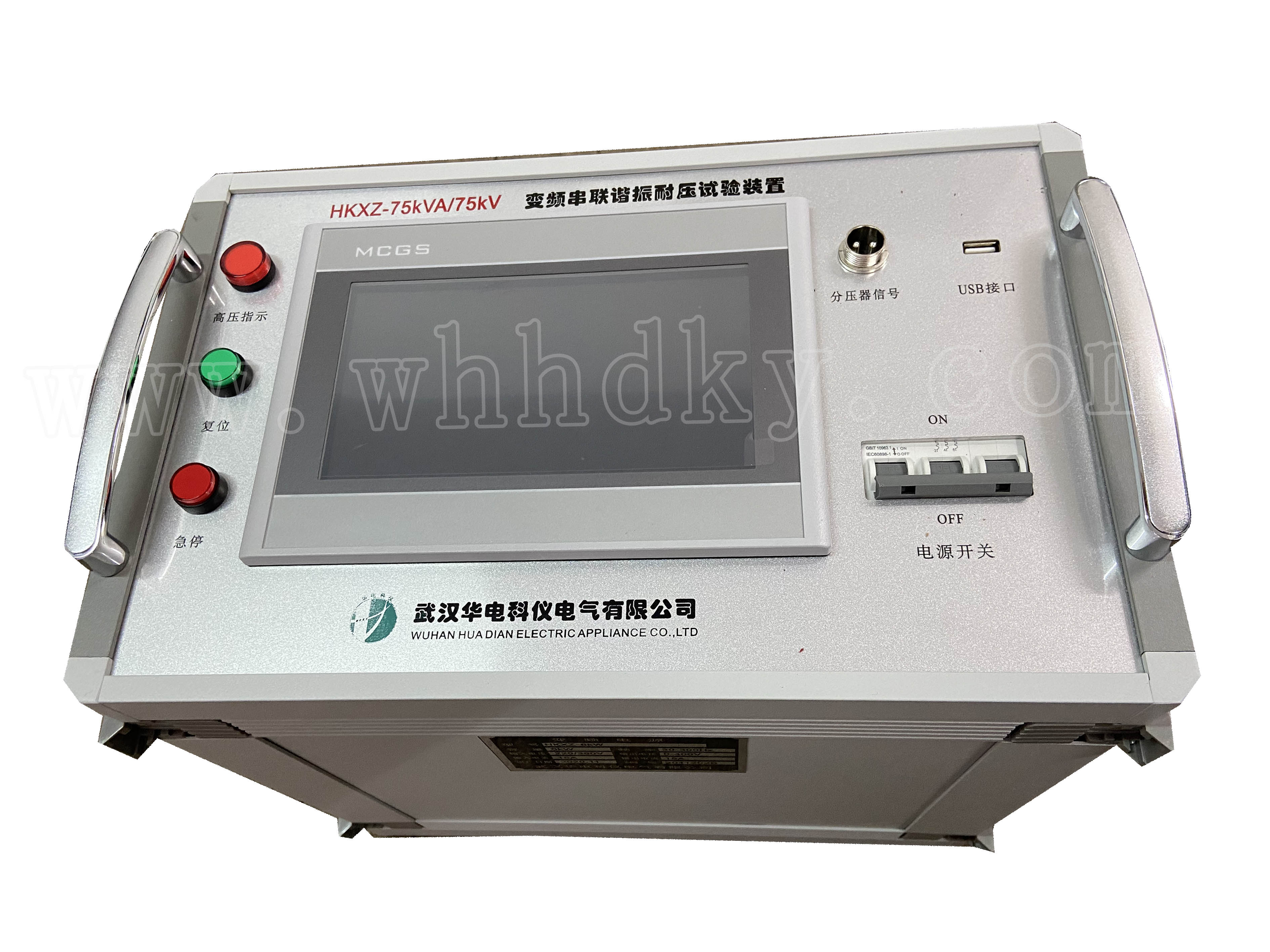

2. 变频电源HKXZ-F -6kW/220/380V                          1台
a) 额定输出容量：6kW
b) 工作电源： 220/380±10%V（单/三相），工频
c) 输出电压：0 –400V，单相，
d) 额定输入电流：15A
e) 额定输出电流：15A
f) 电压分辨率： 0.01kV
g) 电压测量精度：1.5%
h) 频率调节范围：30 – 300Hz
i) 频率调节分辨率：≤0.1Hz
j) 频率稳定度：    0.1%
k) 运 行 时 间：额定容量下连续60min
l) 额定容量下连续运行60min元器件最高温度≤65K;
m) 噪 声 水 平：≤50dB
