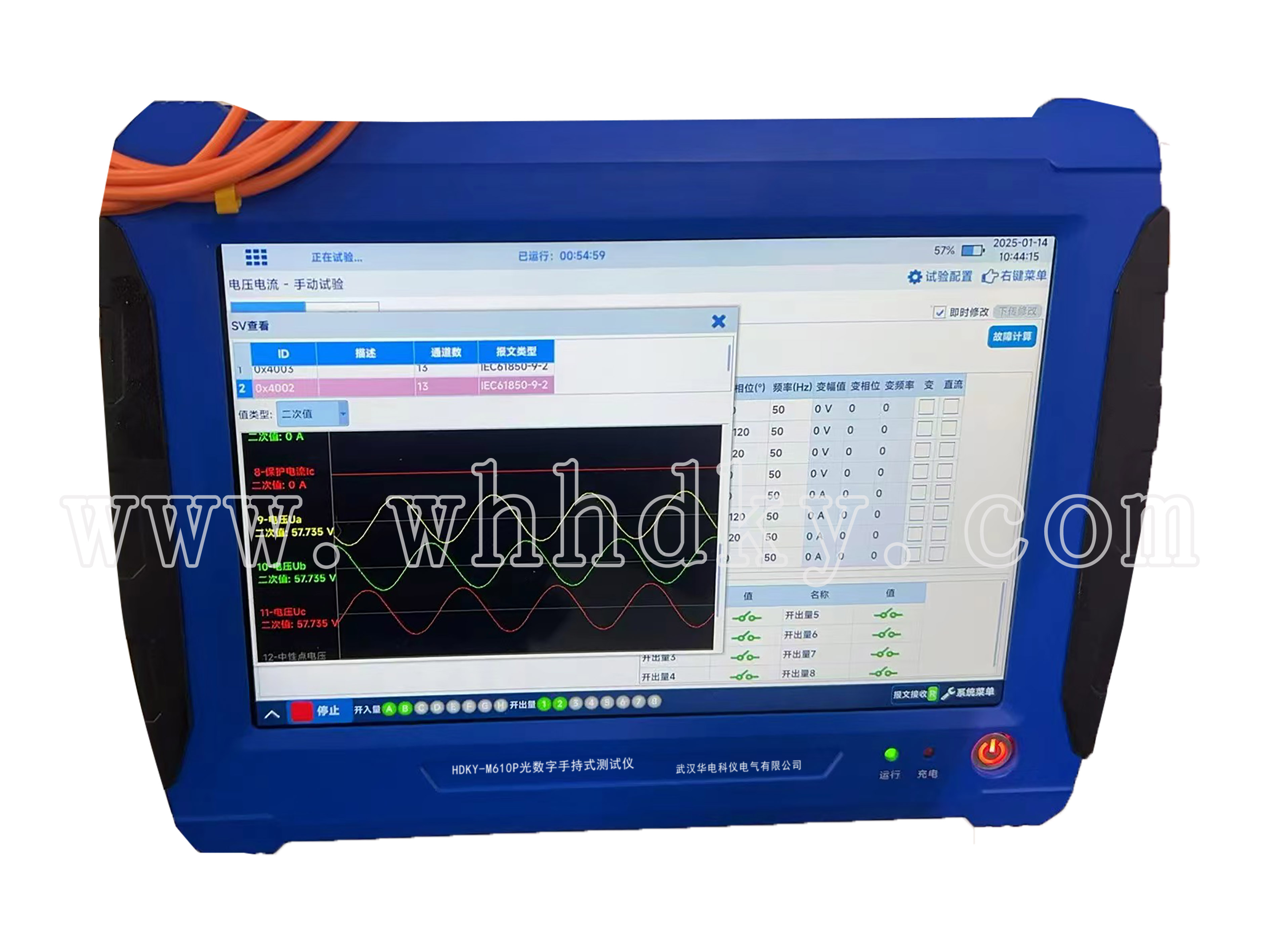

HDKY-M610 光数字手持式测试仪采用平板式的操作方式，具有对智能变电站过程层网络的报文监测、流量统计、报文存储、模拟 MU 发送、简单的继电保护测试、光功率测量、B 码时间信号比对以及极性测试和核相等功能，可实现对合并单元、继电保护装置、测控装置、智能终端的功能和性能测试，适用于变 电站、各类科研单位及设备制造企业。

1)  支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；
2)  可直接通过 U 盘导入 SCD 文件，支持直接导入 500kV 、750kV 智能变电站的SCD 文件；
3)  支持 FT3 、FT3 扩展及 DL/T 282 报文输出，并且支持 2M/4M/6M/8M/10M 波特率 UART 编码及 5M/10M/20M  曼切斯特编码；
4)  支持虚端子图形化显示功能，数据流向清晰明了；
5)  支持从 CID、SCD 等文件导入 SV、GOOSE 报文配置，并支持网络侦测配置；
6)  具备实时告警功能，现场应用更方便；
7)  装置支持授时功能，可对外输出光 IRIG-B(DC)及光 PPS 对时信号；
8)  支持串接监听功能，可在不中断现场数据传输的情况下对数据进行解析和分析；
9)  支持光功率计功能，可测试光网口及光串口的功率；
10) 支持网络压力功能，可模拟各种异常报文或异常流量对设备的可靠性进行检验；
11) 支持核相功能，可比较同一控制块的不同通道的相位，也可比较不同控制块的不同通道的相位；
12) 支持互感器极性测试功能；
13) 支持时间同步检测功能，可对接入的对时信号进行解析并计算其时间偏差；
14) 支持 SCD 文件比对功能，直观的显示两个 SCD 文件内的不同之处；
15) 提供 USB 口，可通过 USB 口进行图片及报文的拷贝
16) 支持报文异常测试，可在功能测试过程中进行报文异常测试；
17) 支持单纤发送及单纤接收；
18) 配备 7 寸高分辨率显示屏，支持触摸操作；
19) 内置大容量锂电池，续航时间不少于 6 小时



IEC 61850 接口
功能	任意配置为 IEC 61850 9-2 的 SMV 发送、接收端或 GOOSE 发送、接收端
接口类型	LC
数量	3 对，其中 1 对为 100/1000M 自适应，2 对为 100M
波长	1310nm
FT3 接口
功能	GB/T 20840.8、DL/T 282、Q/GDW441 报文的接收、发送
接口类型	ST
数量	1 个发送口，1 个接收口
相位
范围	0~360 °
准确度	±0.1 °
分辨率	0.1 °
频率
范围	0~1000Hz
准确度	<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz)
分辨率	0.001 Hz
时间
范围	10ms~9999.999s
分辨率	1ms
开关量输入
数量	2 对, 可接空节点及带电位节点(0~250V)
开关量输出
数量	2 对
遮断容量	DC250V /0.5A
反应时间	＜100us
同步
接口类型	IRIG-B/PPS 光信号
数量	2 个:1个对时，1 个授时
有线连接
接口类型	百兆 Lan 口，RJ45
数量	1 个
供电电源
