开关回路电阻测试仪如何操作？开关回路电阻测试仪使用方法。

    开关回路电阻测试仪是电力等部门常备的检测设备，是测量各种开关设备回路电阻的仪器。那么开关回路电阻如何操作呢？下面我们将以实际产品为例，来讲解下开关回路电阻测试仪的使用方法.

    开关回路电阻测试仪有很多厂家，每个厂家的型号都是不同的，但是其基本操作原理都是差不多的，下面我们将以武汉华电科仪电气有限公司生产的HKHL-100T开关回路电阻测试仪来讲解下该设备的具体操作方法：

（点击图片了解HKHL-100T开关回路电阻测试仪）

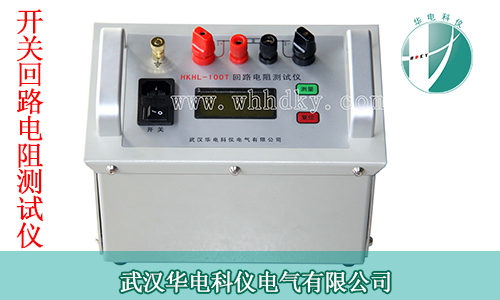

首先我们来了解下HKHL-100T开关回路电阻测试仪的操作面板：



液 晶 屏： 显示工作电流及测试值

电     源： AC 220V电源插座(插座带10A保险)

开     关： AC 220V电源开关

接地端子： 仪器与大地连接端子

+I     -I： 电流端子

+V    -V： 电压端子

测     量： 测试开始键

复     位： 第一功能恢复初始状态键

             第二功能选择测试电流或测试方式



HKHL-100T开关回路电阻测试仪测试步骤：

1、接好AC220V电源线，仪器接地端子可靠接地。

2、用专用测试线连接开关和仪器，测试线钳口端接开关，另一端接仪器+I（红色粗线）、+V（红色细线）、-I（黑色粗线）、-V（黑色细线）。

注意：开关处于强电场环境中，在连接测试线前应将开关一端可靠接地。

3、电源开关置开，液晶屏显示电流100A，仪器处于待机状态，按复位键可以选择不同的测试电流或测试方式。

4、按“测量”键，测试开始，液晶屏显示输出电流值，输出电流值稳定后，液晶屏显示试品阻值，表示测试完成，仪器自动关闭100A电流。

5 、按“复位”键，仪器可进行下一次测试。

6 、测试完毕后，电源开关置关，拆除电源线及测试线。
