超轻型试验变压器又称试验变压器，俗称试验变。超轻型试验变压器是依据《试验变压器国家标准》、行业标准《JB/T9641-1999》有上海日行电气有限公司研制国家电力部门核实通过的一种电力检测仪器，主要适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验。

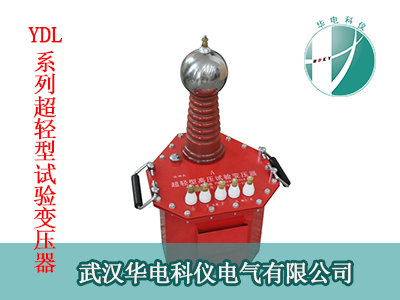

下图为我公司研发的产品YDL系列超轻型试验变压器：

（YDL系列超轻型试验变压器）

一、概述：

YDL系列超轻型试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合，对电气产品、设备、元器件和绝缘材料等进行工频耐压试验，以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。其特点是体积小、重量轻、安装使用方便。

二、产品关键字：

试验变压器、工频耐压试验、轻型变压器、变压器、油试验变压器

三、采用标准：

DL/T 848.2-2004        《高压试验装置通用技术条件第2部分:工频高压试验装置》

DL/T 848.3-2004        《高压试验装置通用技术条件第3部分:无局放试验变压器》

JB/T 9641-1999         《试验变压器》

DL/T 474.4-2006        《现场绝缘试验实施导则第4部分:交流耐压试验》

DL/T 596-2005          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　   《电工名词术语》

GB/T16927.1~2-1997　   《高电压试验技术》

GB4793-1984            《电子测量仪器安全要求》

GB191                     《包装贮运标志》

GB/T.311-1997          《高压输变电设备的绝缘与配合》

四、仪器特点：

1.YDL系列超轻型试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。

2.高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。

3.油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。

五、主要技术参数：
