HKWR-20A地网参数综合测试系统
生产厂家：武汉华电科仪电气有限公司 |
在运行变电站进行接地网的参数测试过程中，环境电磁干扰非常严重，干扰信号比较复杂，可能导致各种不同的误差，主要包括：
•地网中干扰电流。地中往往有零序工频干扰电流存在（主要是零序电流），它所产生的电压降叠加地网参数有效信号中，导致不易消除的测量误差；
•测试引线干扰。外界电磁场在电压极测量引线上产生感应电压（工频占主要成分），其数值有时可达十伏或者更高，将导致测量结果出现较大的误差；外界电磁场在电流极测量引线上产生感应电压，因电流极回路的阻抗比较小，将在回路中形成较大的干扰电流，也会导致测量误差；
•测试引线互感。地网规模较大时，电流极引线和电压极引线较长（用架空线布置时），电流线和电压线之间距离较近（用架空线布置时），测量线之间存在互感，由此会带来较大的电网阻抗测量误差。
由于大中型接地网误差来源比较复杂，地网的接地电阻值也比较小，跨步电压和接触电压信号较弱，导致地网参数测试困难，因此，要保证测试结果的准确性和稳定性，必须用科学的测量方法消除各种地网参数测试过程中存在的环境电磁干扰。现场实测表明，电磁干扰水平较高时，如果采用工频试验电源进行测试，即使采用倒相法等传统的抗干扰措施，测量结果也很不稳定，测量误差仍比较大（有时已远超过允许的范围），测试结果的可信度大大降低，从而导致地网评估结论无法反映地网的真实状况。其主要原因在于试验电流的频率与外界工频干扰的频率相同，工频干扰信号的微小变化也会导致其与测试信号混合后，信号特征复杂，难以分离。同时环境电磁干扰信号中的谐波、高频和直流等成分的影响也不容忽视。

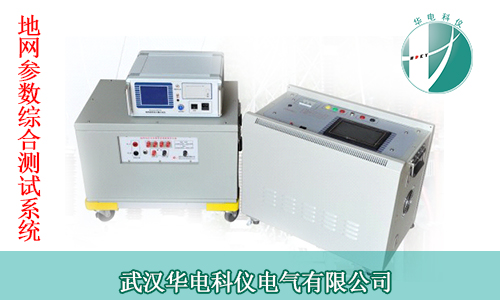

HKWR-20A 地网参数综合测试系统是我公司最新研发用于解决以上问题的设备，本设备由三部分组成：HK100XP多功能选频表+变频试验电源+隔离变
| HKWR-20A地网参数综合测试系统简述 |
HKWR-20A地网参数综合测试系统采用接近于工频的异频试验电流（最靠近工频的测试频点为47.5Hz和52.5Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了分离干扰信号（包括工频、谐波、高频、以及直流分量等成分）和异频测试信号，从而大大提高了地网参数测试的精度。采用异频法测量地网参数，从根本上解决了传统“工频电流法”难以消除工频干扰影响的问题，采用接近工频50Hz的测试频点，异频试验电流在地中散流情况与工频电流的散流情况极其接近，所测频点平均值可视为地网的工频特性参数。
HKWR-20A地网参数综合测试系统功能特性
★ 能完成多个地网参数的分析测试，包括：接地阻抗、.土壤电阻率、跨步电压、接触电压、电位梯度等。
★ 独有的频率分离技术，能在工频干扰和异频测试信号为10:1的条件下分离有用异频测试信号。以2V的异频测试信号电压计算，可在地中工频干扰电压20V的条件下准确、稳定测试。
★ 变频试验电源可输出40~60Hz（以2.5Hz为间隔，主要针对外配大功率电源）的试验电流，在各个频点测试的数据，折算到50Hz后取其平均值为测量结果。由于试验电流的频率与系统工频十分接近，因此可以认为试验电流在地中散流情况与工频电流的散流情况相同，所测结果可视为地网的工频特性参数。
★ 系统测试结果包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X，能有效消除测量过程中引线互感与地网自感的影响，得到真实的地网电阻分量R，即使在强干扰电压和电流条件下，其测量结果仍具有很好的重复性和准确性。
★ 自动判断电流回路的阻抗，具备电流极辅助接线断线保护功能。
★ 仪器采用智能化控制，测试仪主机自动判断测试频率，可自动完成测试任务。
★ 仪器采用高精度传感器、高精度数模转换芯片和高性能数字信号处理器，测试信号动态范围宽，分辨率高，mV级信号的测试也能保证精度。
★ 仪器采用大屏幕液晶显示，汉化菜单提示，人机界面简洁直观，由一个电子鼠标可完成所有操作，使用极为简单。
★ 仪器提供储存512组测量数据，掉电不丢失，可随时查看历史数据，也可随时打印。
★ 仪器采用稳定的正弦波信号试验电源，电流输出可调以满足不同条件的地网测试，且输出稳定平滑，纹波系数小。
★ 主机选频仪自带大容量锂离子电池，续航能力8h。
HKWR-20A地网参数综合测试系统技术指标
|
1 试验电流的频率： 只支持外接电源，支持40~60Hz频点，试验频率必须是2.5Hz的倍数。 |
2 测试信噪比： 10:1（工频信号：异频测试信号） |
|
3 测试电流范围： 3A~50A（外接电源）。 |
4 电压测试范围： 阻抗测试时：20~600V（有效值）；电压测量时：2mV~200mV。 |
|
5 阻抗测量范围： 0.01Ω～100Ω，（包括电阻分量和电抗分量） |
6 阻抗测量准确度： 阻抗大于0.1Ω时，±1.0%读数±0.001Ω |
|
7 电流测量范围： 1A~50A |
8 电流测量准确度： ±0.5%读数±0.01A |
|
9 电压测量分辨率： 0.01mV |
10 电压测量准确度： 200mV~600V，±1.0%；1mV~200mV，±2.0% |
|
11 供电电源： AC 220V±10%，50±1 Hz，0.5kVA（内部） |
12 外部变频电源 ： AC 380V±10%，50±1 Hz， (15kw,更大可定制) |
|
13 隔离变压器： 并联输出：400V、30A；(15KVA,更大可定制) |
14 串联输出： 800V、15A； |
|
15 外型尺寸：
测试主机： 350×320×150(mm) 异频电源： 350×320×500(mm) 耦合变压器： 450×400×500(mm) |
16 重量：
测试主机： 6kg 异频电源： 25kg(15kw,更大可定制) 耦合变压器： 40kg(15KVA,更大可定制) |
|
仪器使用环境： 环境温度： -15℃－50℃ 相对湿度： <90% |
|
HKWR-20A地网参数综合测试系统厂家简介及最新报价信息
武汉华电科仪电气有限公司是成立于2011年，自成立之初，一直致力于地网参数综合测试系统的设计，研发，生产，销售以及服务。是一家该系列产品专业厂家。
HKWR-20A地网参数综合测试系统是我公司最新研发产品，您可以点击右侧“在线咨询”，我们的在线客服会给您报价信息，或者您也可以直接拨打我公司销售热线：027-88933327 027-88933290 或 13163274270（售后服务）
