| 蓄电池在线监测实施的意义 |
1、可有效地解决蓄电池从采购、保管、投入运行直到报废中存在的管理困难的问题。
2、“智慧电池”是构建“智能电网”的一个组件，通过电池信息的互通互连，可以有效提高电网的安全性与可靠性。
3、 可以在准确分析电池状态的基础上，利用电池劣化的机理，从根本上减轻或消除电池劣化的主要因素，能有效提高电池运行的安全性和可靠性，显著提高电池的使用寿命。
目前，电力系统变电站操作电源、通信电源、机房UPS，以及储能电站、光伏电站、通讯基站、电动汽车，都大量使用蓄电池作为后备电源系统。这些蓄电池从采购、库房存放、投入使用、运行维护，到报废收回，都会消耗大量的人力、物力和财力。在电池全生命周期的各个阶段，电池的SOH、SOC、剩余寿命影响因素众多，还没有一个清晰的数学模型，现有测试技术检测电池的SOH、SOC、剩余寿命还很困难，这些关键数据对设备使用者和管理者来讲还是“黑箱”，使用者对电池的当前状态数据如温度、电压、内阻、SOC、SOH、剩余寿命等信息，以及电池的历史数据如生产日期、充放电次数等信息，难以获得甚至无法获得，从而产生安全隐患。
| 产品特点 |
1) 准确测量
电池的运行参数主要受充电电源的控制，尤其是电池的浮充电压，直接影响电池的浮充使用寿命。世界最好的电池也不能长期工作在偏高（或偏低）的浮充电压下。浮充电压的测量要求系统具有高准确度，电池组串联后的高电压要求系统具有高抗共模性能。
在线测量每个单电池的内阻是系统的核心技术之一，测量准确度直接关系到分析的准确度。在线测量需要解决充电机和用电负载干扰的问题。对于大容量电池，电池内阻是微欧级小信号，常规的测量方式已经不能得到有意义的数值，系统采用了DSP（数字信号处理）技术实现了高精度测量。
2) 综合分析
以电池正确运行条件为核心依据，对系统电池的电压、内阻、电流和温度数据及其变化进行综合分析。
综合分析以上参数，可以发现电池组运行中发生的超越电池参数极限的事件，这些事件包括：充电电流过大、放电电流过大、电池组浮充电压高、电池组浮充电压低、电池组过放电、单电池浮充电压高、单电池浮充电压低、单电池过放电。
电池监测除发现电池的运行条件异常外，最重要的是要及时预报电池失效。根据国际标准，对内阻等参数的变化发生超限，必须尽快进行电池检查或维护。
3) 高可靠性
本系统应用于对可靠性要求很高的场合，要求保证系统长期稳定工作。
本系统应对用户设备不产生任何附加干扰，保证用户设备同监测系统共同长期稳定工作。
系统还应具有较好的容差和容错能力，避免误报警。
4) 可扩展和网络化
系统要满足蓄电池应用的大部分应用场合，包括电信、电力、UPS等不同电池配置的应用。可以根据电池的不同数量、不同规格和不同的摆放形式来灵活配置。
系统可扩展放电测试设备，自动完成放电测试。
网络化和信息化是电子设备的发展趋势，系统设计要有通讯接口和多种网络方案。

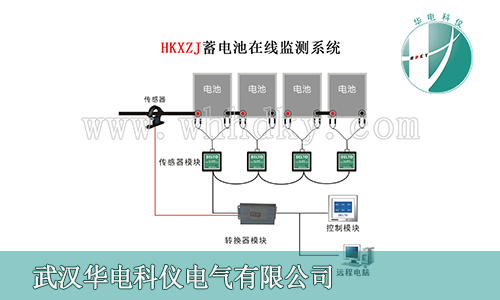

| 产品图片 |
| 产品硬件介绍 |
系统由检测模块、转换模块、人机终端及相关软件，一个转换模块可接入最多240个检测模块，完成对不同只数和不同电压规格的蓄电池组的监测管理。

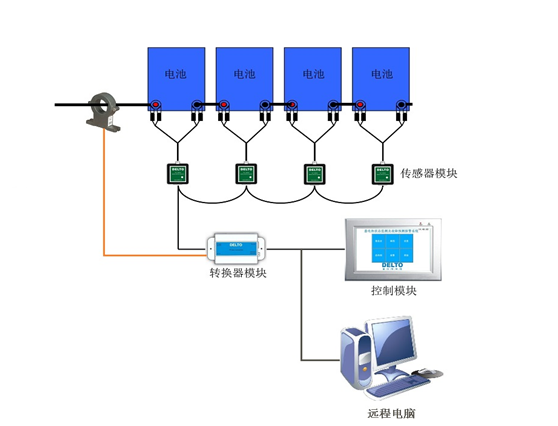

| 系统结构图 |
其中：
传感器模块用于检测电池内阻、电池电压、电池温度。每节电池配置一个电池检测模块。
转换器模块通过串行总线收集最多250只传感器模块数据，包括单电池内阻、单电池电压、单电池温度，和电池组充放电电流。并将这些数据传输到本地控制模块或远程电脑
控制模块可以用于就地人机界面操作，触摸屏显示，MOBBUS 接口。
| 蓄电池预警仪系统主要性能指标 |
1.电压测量
电池电压测量范围 0～3.0V、0～20V（单体、可选）
0～100V、0～500V（电池组、可选）
电压测量准确度 ±（0.2%RD＋0.1%FS）
2．电流测量
电流测量范围 0～100A、0～500A（也可选其它规格）
电流测量准确度 ±2%（与传感器有关）
3．内阻测量
内阻测量范围 0～50mΩ
内阻测量准确度 5%RD＋0.5%FS
4.工作环境
温度 5～45℃
湿度 ＜90RH%
5.监控软件
蓄电池预警仪系统软件配合HKXZJ蓄电池预警仪使用，能够实现包括：电池组的管理、参数设置、趋势分析、通讯设定、时间校正等功能。
用户可以利用该软件增加电池组，修改电池组属性、修改报警参数、校正系统时间，提取当前监测数据、提取历史监测数据，还可以对所有监测参量进行时间段趋势变化分析，生成曲线和图表，通过曲线可以直观分析出监测参量在某时间段的变化过程，通过直方图可以看出单体电池的不一致性等；生成的曲线和图表可以随时打印。
| 产品最新报价 |
武汉华电科仪电气有限公司是成立于2011年，自成立之初，一直致力于蓄电池在线监测系统设计，研发，生产，销售以及服务，是一家优质的生产厂家。
HKXZJ蓄电池在线监测系统是我公司自主的研发产品，您可以直接拨打客服电话：027-88933327 88933290 或 13163274270（售后服务）
