| 产品概述 |
我公司自主研发生产的HKZD-A型直流电源综合测试仪是根据国家关于直流电源运行和维护规程的相关要求，集多年的研制成果和长期现场运行经验，综合国内外相关先进技术而派生的新产品，该装置可实现不同容量充电机以及蓄电池组容量的检测和试验，并能准确可靠的测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数、效率值、交流输入1-25次谐波值、放电容量等参数。同时配备直流电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。

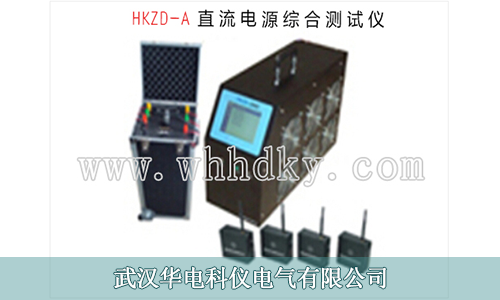

| 产品图片 |
| 产品功能 |
综合测试：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
稳压精度测量：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100%额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。
稳流精度测量：交流输入电压在额定电压±10%范围内变化、输出电流在20%～100%额定值的任一数值，充电电压在规定的调整范围内变化时，其稳流精度。
纹波精度测量：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出出稳压纹波系数和稳流纹波系数。
效率测量：充电装置的交流额定输入功率与直流输出功率之比，效率测量显示测量交流电压、测量交流电流、测量直流电压，测量直流电流，并计算出输入功率、输出功率和效率。
谐波测量：电流谐波测量，主要显示1～25次谐波的状况，包括谐波(或基波)次数、谐波真有效值、谐波含有率（HR）、总谐波畸变率（THD）等参数。
电池放电：数字化控制恒流放电，自动实时监测单节和整组电池的电压，电池放电测试显示测量直流电流、测量直流电压和放电时间，并计算出放电容量。
实时监控功能：实时显示并控制各设定的参数（如电压、电流、时间等）。
在线监测放电：可以实时通过无线通信监测，记录单节或整组电池的电压，并在PC机上实时曲线和柱状图显示。
自动保护功能：可通过设定电池组和单体电池最低保护电压、放电容量、放电时长四种门限报警而实现自动保护。
强大的数据处理功能：可对蓄电池的多项测量结果、曲线显示、生成报表，并进行综合计算分析，准确判别。
数据分析：包括的综合分析、稳压精度分析、稳流精度分析、纹波系数分析、效率分析、电网谐波分析和电池放电分析可重新显示原测量界面的内容。
数据上传：此功能允许用户将保存的测量数据上传到计算机以进行各种分析。
系统升级：此功能允许用户使用U盘更新仪表软件。
| 产品特点 |
l 是一种直流电源测试分析专用设备，全自动依照国标完成交流电压调整、加载负载电阻、参数测试（纹波系数测试、稳流精度测试、稳压精度测试等）、自动记录测试值并停止测试等功能；
l 强大的扩展功能：兼容220V直流系统和110V直流系统的检测；
l 采用三相自动数控调压器：输出精度高、功率大，电压稳定度高；
l 使用ARM和DSP双CPU工作控制，以及16M字节的FLASH存储器；
l 仪表使用大屏液晶触摸屏，全汉化图形界面，操作更简单、方便；
l 测试过程中实时显示测试数据，所有图表清晰美观、直观方便；
l 可保存、回显测量数据或将其上传到PC，专用直流电源综合测试仪数据分析软件进行详细数据图表分析。随时测试随时保存、编辑、打印；
l 数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；
l 模块化结构，设计合理，运行可靠，体积小，重量轻；
l 大容量存储器：存储三百组稳压精度测试、纹波系数测试、稳流精度测试、效率测试、限流特性数据图形；
l 完备的通讯功能，具有RS232通讯接口与USB接口，利用U盘传递数据，可以U盘更新仪表软件；
l 具有自动测试保护功能:当在测试过程中，检测到整组或单体电池异常时，则自动终止测试；
l 防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程
| 技术指标 |
|
项目 |
主机规格 |
负载电流 |
适用电压等级 |
尺寸 |
直流电压测量 |
重量 |
|
主 机 |
48V 150A |
0~150A |
48V |
415*180*310 |
38~58V |
9Kg |
|
48V 300A |
0~300A |
48V |
570*225*460 |
38~58V |
15Kg |
|
|
220V 30A/110V 30A |
0~30A |
220V/110V |
260*350*600 |
110V:88~132V 220V:176~275V |
13Kg |
|
|
220V 50A/110V 50A |
0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
220V 50A/110V 80A |
110V:0~80A 220V:0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
调压器 |
额定功率 |
15KVA |
||||
|
输入电压 |
380V±10% |
|||||
|
输出电压 |
300V～450V |
|||||
|
额定电流 |
20A |
|||||
|
体积 |
260×350×600mm |
|||||
|
重量 |
18kg |
|||||
|
精度 |
电压：±0.5%，电流：±0.5% |
|||||
|
纹波系数 |
0.01%～10%±0.02% |
|||||
|
供电电源 |
AC 220V±10% |
|||||
|
工作环境 |
温度：-5℃~50℃ 湿度：5%~90% |
|||||
|
显示屏 |
320*240彩色图形LCD+触摸屏 |
|||||
|
内存容量 |
128Mbit |
|||||
|
通讯接口 |
USB |
|||||
| 产品最新报价 |
武汉华电科仪电气有限公司是成立于2011年，自成立之初，一直致力于直流电源综合测试仪的设计，研发，生产，销售以及服务，是一家优质的生产厂家。
HKZD-A型直流电源综合测试仪是我公司自主的研发产品，您可以直接拨打客服电话：027-88933327 88933290 或 13163274270（售后服务）
