产品概述



   HK-5000R容性设备带电测试仪，综合采用了绝对值测量和相对值比较两种检测技术，有效解决了现场干扰环境下介质损耗及阻性电流的精确测量问题，适用于在运行条件下，对电流互感器、CVT、套管、耦合电容器等设备的介质损耗、电容量进行在线巡检，也可用于氧化锌避雷器阻性电流及全电流的在线测量。



产品图片

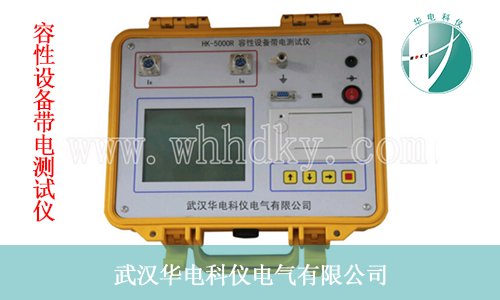

（HK-5000R容性设备带电测试仪）



系统构成



   测试系统主要包括主机、专用测试电缆和取样单元。测试时只需在主机和取样单元之间连接测量电缆，选择相应的测量模式，启动测量即可获得所需的绝缘参数。

    系统所配置的取样保护单含有多重的保护措施，既可保证现场使用的绝对安全，又不会影响信号的检测精度，可完全不改变设备的正常运行方式。



产品特点



   1.具备多种测试功能，既可对电容型设备的介质损耗和电容量进行在线或停电测量，又能用于氧化锌避雷器阻性电流参数的测试。

2.内置两个高精度穿芯电流传感器(或开口式高精度电流钳)，并采用异频自校技术对传感器精度动态校验，可准确检测70μA～700mA范围内的电流信号，并能通过串接电阻的方式实现电压信号测量。

3.电流传感器采用穿芯结构，输入阻抗为0，可耐受10A工频电流的作用以及10kA雷电流的冲击，满足在线检测的使用条件。

4.提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗的绝对值进行测量。

5.完善的电磁屏蔽措施和先进的数字处理技术，介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有高达±0.05%的绝对检测精度。

6.针对避雷器检测提供两种阻性电流检测方式，容性电流的补偿信号既可使用PT二次侧电压，又可使用同相电容型设备的泄漏电流，能够准确测量MOA的全电流、容性电流、阻性电流及其基波与三次谐波分量等多种参数。

7.采用先进的数字化处理技术，实现避雷器容性电流的全补偿，有效降低了MOA端电压谐波分量对阻性电流峰值测试结果的影响。

8.具有相间干扰自动补偿功能，对电场分布较为规则的“一”字形排列避雷器，可正确测得两个边相的阻性电流及其基波分量的峰值。

9.完善的自我校验功能和高稳定度的电流传感器，确保测试结果准确可靠，并可按照常规介损电桥的校验规程进行定期校验。



技术参数



1.整机结构参数

①外形尺寸：重量为8kg；

②显示方式：大屏幕液晶显示器，适合户外使用；

③工作电源：充电电池；

④环境温度：-25～45℃；

2.技术指标
