水内冷发电机绝缘特性测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。
我们通常在使用水内冷发电机绝缘特性测试仪对水内冷发电机进行测量试验时，需要做些必要的准备工作。下面我们将详细说一下该怎么去做这个试前准备工作.
首先，我们介绍下我们用来做试验的仪器，我们将拿这款设备来做示范：
使用仪器：

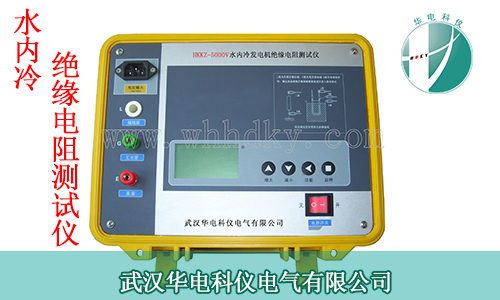

HKKZ-5000V水内冷发电机绝缘电阻测试仪
（点击图片了解HKKZ-5000V水内冷发电机绝缘电阻测试仪）
测试前的准备步骤如下：
1.断开所有法兰盘对机座之间的联线。（注：汇水管上法兰盘进水管，出水管及排污管与机座是联结好的。试验时，必须要断开与机座的联线。一般机组在安装初时，内部已用导线在出水，进水管及排污管的法兰盘与机座联好，用导线引到机组侧面接线柱上再与地联结，测试时，与地断开。）
2.断开PT, 断开发电机组母线及主变（若发电机组母线及主变不能断开，在中性点处测量时，得出的阻值是发电机组与母线及主变的并联值）。
3.在断开法兰盘与机座之间的联线后，用导线分别连结好法兰盘的进水管，出水管及排污管，用仪表专用的汇水管测试线夹好已连结的进出水管的法兰盘联结线上，引到仪表处待用。
4.断开测温系统排线，对地短接。
5.若单相检测绝缘时，被测相的绕组要首尾用导线相联，其他两相绕组分别首尾用导线相联后接地，（即测量“A”相时，“A”相绕组首尾用导线相联，“B”,“C”相首尾用导线相联后接地）
6.若三相并联测试时，在中性点处三相并在一起进行测试，测量出的阻值是三相绕组绝缘的并联值。
7.用万用表“KΩ”档测引入的汇水管测试线插头（金属部位）对机座。测量汇水管对机座之间的绝缘电阻值≥3KΩ 即可（注意：在测量汇水管对机座之间的绝缘电阻值时，万用表正反表笔交替分别测量，两次测量的阻值若相差比较大，说明汇水管带有一定极化电势，两次测量数据相差越大，极化电势就越明显）。
8.用外用表”KΩ” 档或 “MΩ”档测引入的汇水管测试线插头对绕组之间的绝缘电阻值（即水阻）≥80KΩ 即可。
9.以上步骤完备后，分别将绕组的测试线接好后插入仪表“绕组”端，汇水管测试线插入仪表“汇水管”端，接地线插入“机座”端即可。
