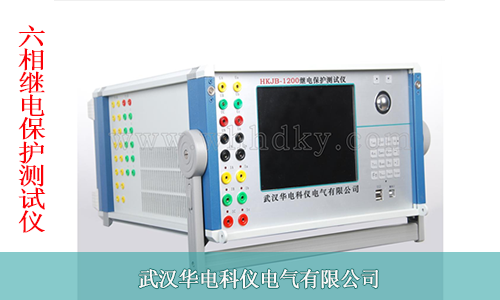

（HKJB-1200 六相继电保护测试仪）

1.输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式；

2.高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

3.输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良；

4.输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便；

5.可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等；

6.设有一路独立110V及220V专用可调直流电源输出，方便现场检验使用；

7.新一代HKJB-1200测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别；

8.提供各种自动测试软件模块和GPS同步触发试验（选配）等；

9.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

10.散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

1.交流电流输出

6相电流输出时每相输出（有效值）：0～30A   输出精度：∠0.2级（主量程内

3相电流输出时每相输出（有效值）：0～60A

6相并联电流输出（有效值）：0～180A

相电流长时间允许工作值（有效值）：10A

相电流最大输出功率：80VA

6相并联电流最大输出时允许工作时间：10s

频率范围（基波）：0～1000Hz

谐波次数：0～20 次

2.直流电流输出

电流输出：0～±10A / 每相 ，0～±60A / 6并

输出精度：0.5级

最大输出负载电压：18V

3.交流电压输出

相电压输出（有效值）：0～120V    输出精度：0.2级

线电压输出（有效值）：0～240V

相电压 / 线电压输出功：80VA / 100VA

频率范围（基波）：20～1000Hz

谐波次数：1～20次

4.直流电压输出

相电压输出幅值：0～±160V    输出精度   0.5级

线电压输出幅值：0～±320V

相电压/ 线电压输出功率：70VA / 140VA

5.开关量

10路开关量输入

空接点：1～20mA，24V

电位接点接入： “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出： DC：220 V／0.2 A；AC：220 V／0.5 A

6.时间测量范围

0.1ms ～ 9999s ，

测量精度＜0.1mS

7.体积重量

480×360×200mm³ ，19kg

    武汉华电科仪电气有限公司是成立于2011年，自成立之初，一直致力于六相继电保护测试仪的设计，研发，生产，销售以及服务，是一家优质的生产厂家。

    HKJB-1200 六相继电保护测试仪是我公司自主的研发产品，您可以直接点击右侧的咨询按钮进行咨询，也可以给我们留言，或者拨打客服电话：027-88933327   88933290 或  13163274270（售后服务）
