蓄电池放电仪的单体监测盒与放电仪主机之间的连接



        单体监测盒与放电仪主机之间可以通过射频无线方式进行连接，也可以通过RS485有线方式进行连接。二者任选其一，射频无线连接方式为标配，RS485有线方式连接线为选配。
一般测试情况下通过射频无线方式即可，但在测试现场有433M射频干扰或需要多个带监测放电仪同时在同一区域进行放电测试时需要使用RS485通讯方式，以避免干扰。

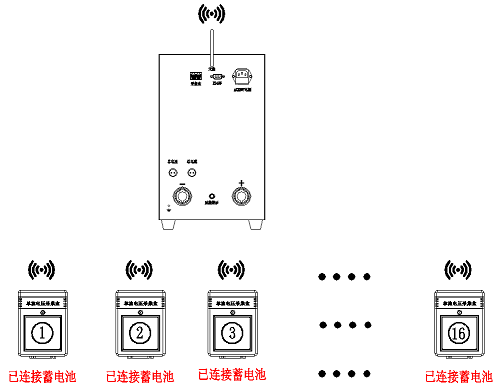

射频无线连接方式如下：

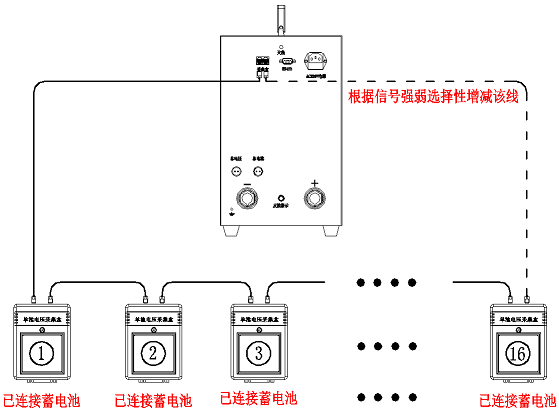

    当单体模块盒较多或测试现场电磁干扰比较大时，可增加通讯回路（下图虚线部分）以消除干扰。

4.7单体模块通讯地址设置连接

所有的单体模块在出厂时已经设置好通讯地址，并将地址标签贴于单体采集盒的正面，如果在测试过程中出现正在使用的单体采集盒损坏或某个通道采集不到电压，则可以通过现场临时更改通讯地址方式来应付。
例如：放电仪标配有10个采集盒，但实际测试只使用了前8个，测试过程中发现第2个采集盒有故障则可以通过修改第9个采集盒的通讯地址为2来临时应付测试。
软件界面设置方法请参考第5.4节【单体监测模块地址置】。

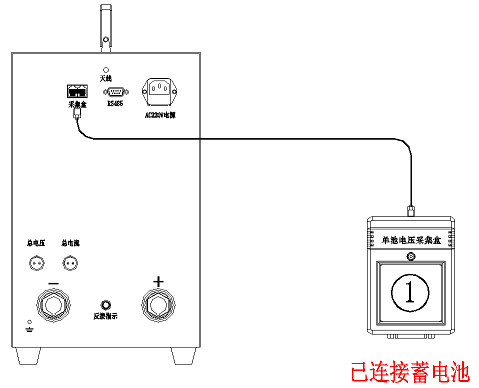

单体模块通讯地址设置连接如下图：

4.8在线补偿式放电

    在线补偿式放电测试条件为：1、电池不脱离负载；2、充电机输出断开；3、放电电流大于负载电流。该测试方式特别适合于只有单组备用电池，不希望在测试过程中电池与负载脱离的场合。
在测试过程中，如果产生意外停电，蓄电池仍然可以自动切换到负载端供电，而放电仪则会因实际电流大于设定电流而自动停止放电。

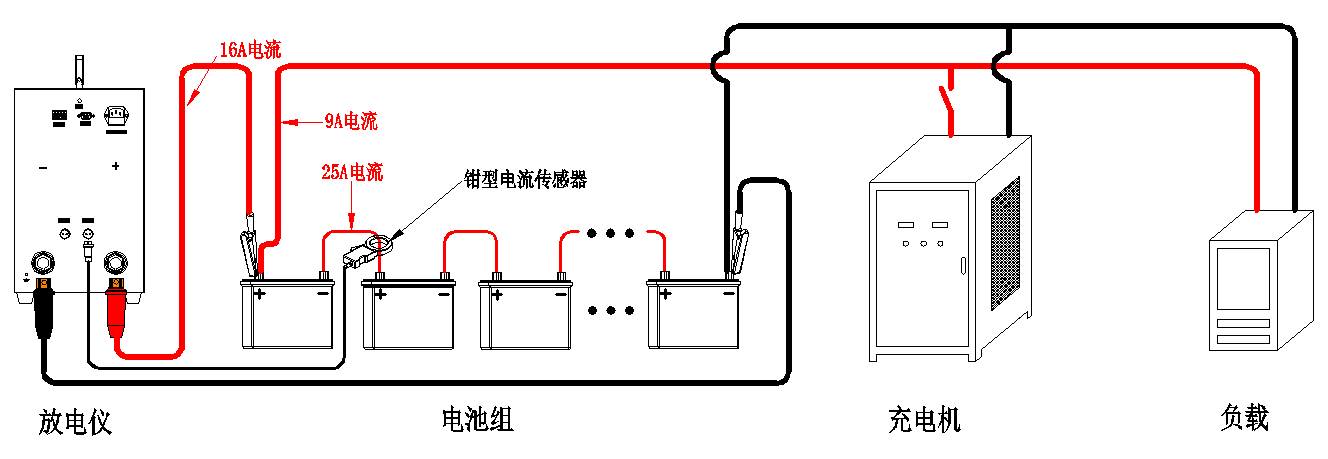

在线补偿式测试需要选配霍尔元件电流钳。接线示意图如下：
