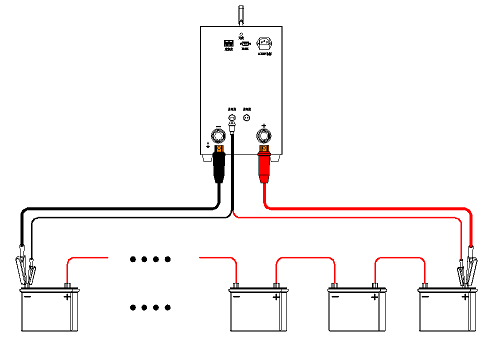

蓄电池放电测试仪与电池组连接图示

步骤一：连接放电仪AC220V工作电源线。
步骤二：将放电导线的快速接头插入测试仪的快速插座对接（红正黑负），然后将放电导线另一端分别与电池组两端连接（红正黑负）。如果此时极型接错，会有蜂鸣器提示。
步骤三：将电压检测线分别与放电仪的总电压检测端口与电池总电压的正负极相连（红正黑负）。
步骤四：开启放电仪前面板红色的船型电源开关，最后合上前面板的空气断路器，（注意：空气断路器最后合上，防止因接错极型没有报警而烧毁放电仪）
