蓄电池放电仪单体监测盒与电池组连接

 单体监测盒与电池组连接（电池数量为12整数倍）

将单体电池检测模块的检测线接入电池单体，连接示意如下：

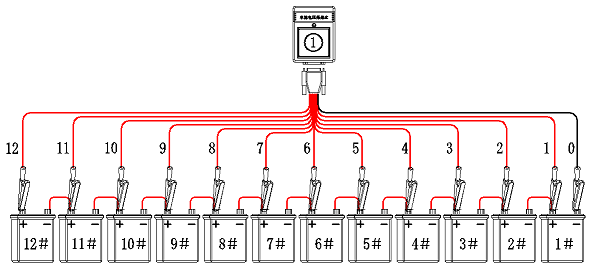

单体监测盒与电池组连接示意图（从负极开始）

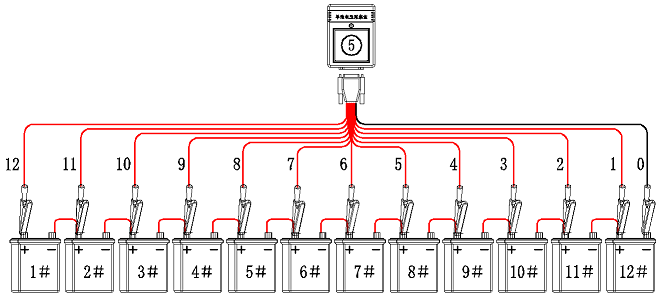

单体监测盒与电池组连接示意图（从正极开始）

    模块连接线有12根红线，1根黑线；按线的长短区分顺序，黑线夹在第一个电池的负极，其他的按顺序接在相应电池的负极上，确保按顺序接好；（注意：不论电池是正极开始，还是负极开始，都只能按0号线接负级的方式进行连接，正负序通过软件方法在显示屏中进序颠倒）
模块兼容2～12V电压等级的蓄电池，且为模块电源为内部取电，无需外接电源。如需测量其它电压等级的电池，请咨询我公司技术人员进行定制。
模块电压采集精度为±0.05%，分辩率为1mV。

4.4 单体监测盒与电池组连接（电池数量不为12整数倍）

当电池数量不为12的整数倍时，请将前12*N节电池按4.3的方法进行连接，再将剩下的不足12节电池按下图进行连接：

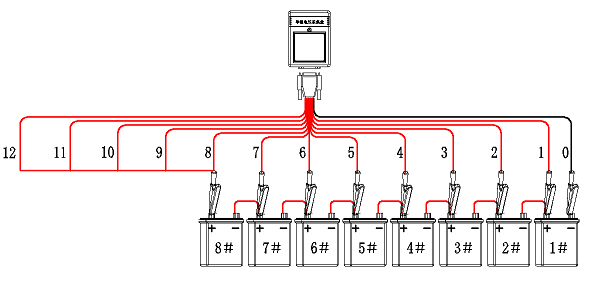

注意：将空余的测试端子与电池的最后一节电池正极进行短接，如下图（以8组电池为例）：



从负极开始的电池接线例子：
55节2V蓄电池组成的110V蓄电池组，电池连接和标识方式为：第1#电池的负为整组电池的负极（从负极开始），共需要5个采集盒。具体接线方法为：
第1个采集盒接第1#~12#蓄电池，0号线接1#电池的负；
第2个采集盒接第13#~24#蓄电池，0号线接13#电池的负；
第3个采集盒接第25#~36#蓄电池，0号线接25#电池的负；
第4个采集盒接第37#~48#蓄电池，0号线接37#电池的负；
第5个采集盒接第49#~55#蓄电池，0号线接49#电池的负，只接了7节电池，剩下的8~12号采集线全部插在第55节电池的正极上；
从正极开始的电池例子：
55节2V蓄电池组成的110V蓄电池组，电池连接和标识方式为：第1#电池的正为整组电池的正极（从正极开始），共需要5个采集盒。具体接线方法为：
第1个采集盒接第55#~44#蓄电池，0号线接55#电池的负；
第2个采集盒接第43#~32#蓄电池，0号线接43#电池的负；
第3个采集盒接第31#~20#蓄电池，0号线接31#电池的负；
第4个采集盒接第19#~8#蓄电池，0号线接19#电池的负；
第5个采集盒接第7#~1#蓄电池，0号线接19#电池的负，只接了7节电池，剩下的8~12号采集线全部插在第1节电池的正极上；
