油浸式试验变压器如何选型

一、产品概述：

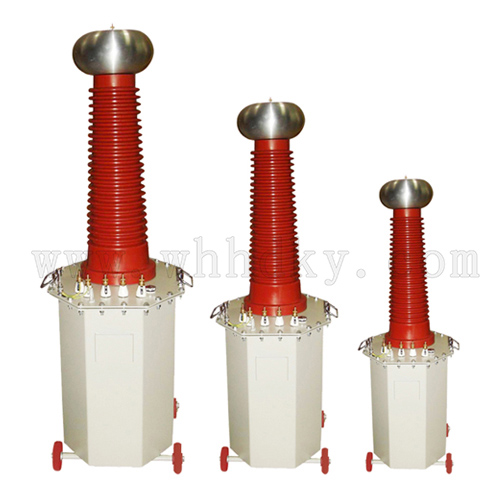

      YD系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，YD（JZ）系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 二、产品关键字：
油浸式试验变压器、变压器、交直流试验变压器、油试验变

三、采用标准：
DL/T 848.2-2004        《高压试验装置通用技术条件第2部分:工频高压试验装置》
DL/T 848.3-2004        《高压试验装置通用技术条件第3部分:无局放试验变压器》
JB/T 9641-1999         《试验变压器》
DL/T 474.4-2006        《现场绝缘试验实施导则 第4部分:交流耐压试验》
DL/T 596-2005          《电力设备预防性试验规程》
GB1094.1-GB1094.6-96   《外壳防护等级》
GB2900　　　　　　　   《电工名词术语》
GB/T16927.1~2-1997　   《高电压试验技术》
GB4793-1984               《电子测量仪器安全要求》
GB191                     《包装贮运标志》
GB/T.311-1997          《高压输变电设备的绝缘与配合》

四、仪器特点：
1.本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。
2.高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
3.低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。
4.壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
5.YD系列油浸式试验变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
6.本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

五、主要技术参数：
表1. YD（JZ）系列轻型交直流试验变压器

型  号	容量 (kVA)	高压电压（kV）		高压电流（mA）		低压输入		变比	温升℃ (30分钟)
		AC	DC	AC	DC	电压(V）	电（A）	高/仪
YD（J Z）-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YD（J Z）-3/50	3	50	70	60	15	200	15	500	10
YD（J Z）-5/50	5	50	70	100	15	200	25	500	10
YD（J Z）-10/50	10	50	70	200	50	200	50	500	10
YD（J Z）-20/50	20	50	70	400	100	400	53	500	10
YD（J Z）-30/50	30	50	70	600	100	400	79	500	10
YD（J Z）-40/50	40	50	70	800	105	400	105	500	10
YD（J Z）-50/50	50	50	70	1000	100	400	132	500	10
YD（J Z）-10/100	10	100	140	100	50	200	50	1000	10
YD（J Z）-20/100	20	100	140	200	100	400	53	1000	10
YD（J Z）-30/100	30	100	140	300	100	400	79	1000	10
YD（J Z）-40/100	40	100	140	400	100	400	105	1000	10
YD（J Z）-50/100	50	100	140	500	100	400	132	1000	10
YD（J Z）-20/150	20	150	210	133	100	400	53	1500	10
YD（J Z）-30/150	30	150	210	200	100	400	79	1500	10
YD（J Z）-40/150	40	150	210	267	100	400	105	1500	10
YD（J Z）-50/150	50	150	210	333	100	400	132	1500	10
YD（J Z）-100/150	100	150	210	667	150	400	263	1500	10

表2.YD系列轻型交流试验变压器

型   号	容量 (kVA)	高压电压 （kV）	高压电流 （mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
				电压(V)	电流(A)
YD-1.5/50	1.5	50	30	200	7.5	500	10
YD-3/50	3	50	60	200	15	500	10
YD-5/50	5	50	100	200	25	500	10
YD-10/50	10	50	200	200	50	500	10
YD-20/50	20	50	400	400	53	500	10
YD-30/50	30	50	600	400	79	500	10
YD-50/50	50	50	1000	400	12	500	10
YD-5/100	5	100	50	200	25	1000	10
YD-10/100	10	100	100	200	50	1000	10
YD-20/100	20	100	200	400	53	1000	10
YD-30/100	30	100	300	400	79	1000	10
YD-50/100	50	100	500	400	132	1000	10
YD-20/150	20	150	133	400	53	1500	10
YD-30/150	30	150	200	400	80	1500	10
YD-50/150	50	150	333	400	132	1500	10
YD-100/150	100	150	667	400	263	1500	10
YD- 50/200	50	200	250	400	132	2000	10
YD-100/200	100	200	500	400	263	2000	10
YD-150/200	150	200	750	400	395	2000	10
YD-200/200	200	200	1000	400	526	2000	10
YD-300/200	300	200	1500	400	790	2000	10
YD-50/300	50	300	170	400	132	3000	10
YD-100/300	100	300	333	400	263	3000	10
YD-150/300	150	300	500	400	395	3000	10
YD-200/300	200	300	667	400	526	3000	10
YD- 300/300	300	300	3000	400	790	3000	10

注：以上提供的目录，为本公司的通用参数的试验变压器，如有特殊参数规格， 也可根据用户提供的参数和要求设计生产，以满足客户的需要。
