变频串联谐振试验装置生产厂家

一、产品概述

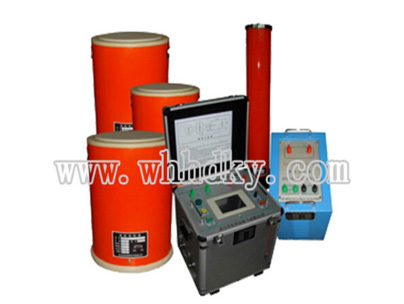

       变频串联谐振试验装置又叫串联谐振，是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。


二、被试品对象及试验要求
1、35kV/400mm2电缆1km的交流耐压试验，电容量≤0.2146uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10.5kV/63MW火力发电机的交流耐压试验，电容量≤0.33uF，试验频率45-65Hz，试验电压24kV，试验时间1min。
3、35kV主变的交流耐压试验，试验频率30-300Hz，试验电压不超过68kV，试验时间1min。
三、工作环境

1. 环境温度：－15⁰C –45 ⁰C;
2. 相对湿度：≤90%RH;
3. 海拔高度:  ≤3000米；

四、装置主要技术参数及功能

1. 额定容量：135kVA；
2. 输入电源：单相220或三相380V电压，频率为50Hz；
3. 额定电压：27kV；54kV； 108kV；
4. 额定电流： 5.A；2.5A；1.25A；
5. 工作频率：30-300Hz；
6. 装置输出波形：正弦波
7. 波形畸变率：输出电压波形畸变率≤1%；
8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9. 温    升：额定负载下连续运行60min后温升≤65K；
10. 品质因素：装置自身Q≥30(f=45Hz)；
11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12. 测量精度：系统有效值1.5级；

五、设备遵循标准
GB10229-88            《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996          《电力设备预防性试验规程》
GB1094.1-GB1094.6-96   《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　 《高电压试验技术》
