直流耐压测试仪原理介绍

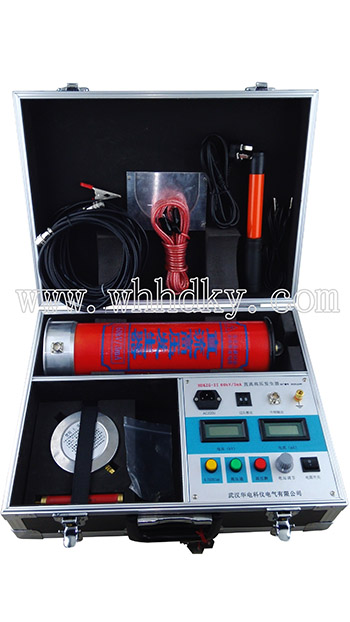

一、产品简介
     HDKZG-II系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

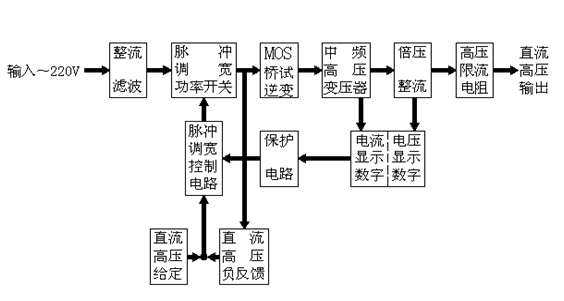

  二、工作原理框图 三、主要技术参数特点
1．技术特点：
●机箱采用铝合金机箱。
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
●全量程平滑调压，电压调节精度好，调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
●升压电位器零起升压。
● 0.75U_DC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
●过压保护采用拔码设定，一目了然，误差±2%。
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● HDKZG-II产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
2．技术参数：
2.1一体机

规格 技术参数	60/2	60/3	60/5	120/2	120/3	120/5
额定电压(kV)	60	60	60	120	120	120
额定电流(mA)	2	3	5	2	3	5
额定功率(W)	120	180	300	240	360	600
机箱重量(kg)	3.5	4.0	4.0	4	4.5	4.5
倍压重量(kg)	6	6	6	7	7	7
倍压高度(mm)	440	440	440	535	535	535
电压测量精度	数显表 ±(1.5%读数±2个字)
电流测量精度	数显表 ±(1.5%读数±2个字)
波纹系数	≤0.5%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流
电源	单相交流50HZ  220V±10%
工作方式	间断使用
	一次连续时间最长为10分钟
工作环境	温度： 0~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
结构特点	环氧玻璃钢电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤2.0%） 最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱,整机一手可提

注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.

四、产品功能说明

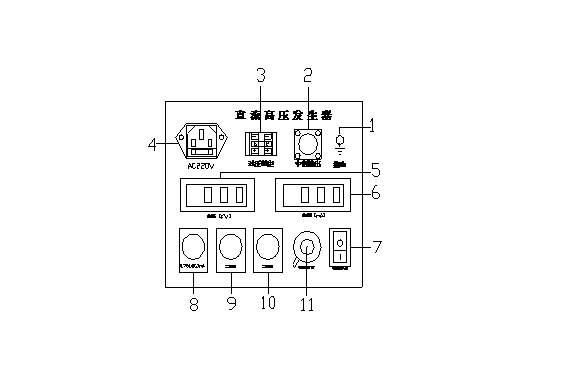

（1）．控制箱面板示意图

1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。
2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。
3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。
4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)
5．数显电压表：数字显示直流高压输出电压。
6．数显电流表：数字显示直流高压输出电流。
7．电源开关：向前按下，电源接通，红灯亮。反之为关断。
8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75%，并保持此状态。按下红色按钮，黄灯、绿灯均灭，高压切断并退出0．75倍状态。
9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。
10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红灯亮，高压回路切断。
11，电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。

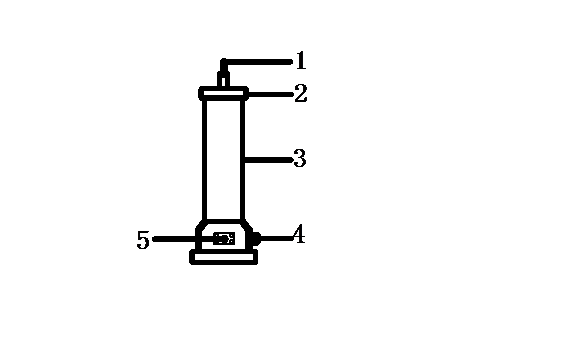

（2）．倍压筒示意图

1. 高压引出接线柱（可连接微安表或限流电阻）
2. 倍压筒顶盖
3. 倍压筒
4. 接地端子
5. 中频连接端子

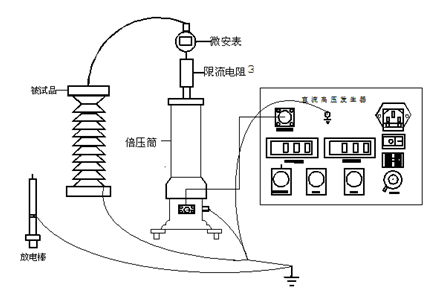

（3）试验回路连接图
