直流高压发生器如何选型

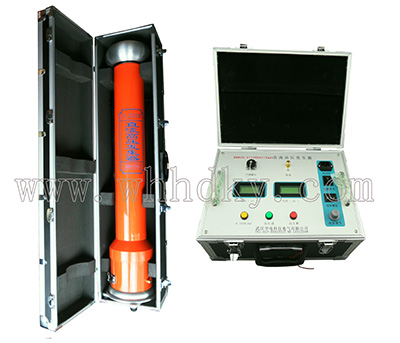

一、产品简介
      直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
     直流高压发生器采用中频倍压电路，率先应用最新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
     直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。我公司视质量和信誉为生命，不断提高科技水平，研制出优质产品，以满足用户的需要。 二、产品特点
1、同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。
2、采用先进技术、工艺制造，率先应用最新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件和电压大反馈，从而使输出高压稳定度更高，波纹系数更小。
3、仪器主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流， 高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准。
7、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75U_DC--1mA的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将调压电位器回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9、倍压筒采用美国技术研制生产，中频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验。
10-1、底部设有四只内藏式支撑脚，增加了倍压筒的稳定性。
10-2、控制箱上盖可作为防风底座，可与倍压筒接插，增强倍压筒的稳定性。
10-3、控制箱增加了过压过流保护灯，提高了安全性能。

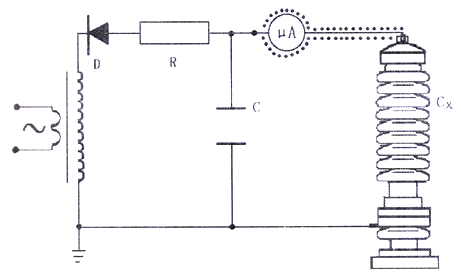

三、工作原理框图




四、直流高压发生器规格及主要技术性能

规格 技术参数	40/2	60/2	60/5	120/2	120/3	120/5	200/2	200/3	200/10	300/5	400/2
额定电压（KV）	40	60	60	120	120	120	200	200	200	300	400
额定电流（mA）	2	2	5	2	3	5	2	3	10	5	2
额定功率（W）	80	120	300	240	360	600	400	600	2000	1500	800
电压测量精度	数显表±（1.0 %读数±0.2KV）
电流测量精度	数显表±（1.0 %读数±2）
波纹系数	≤0.5％
电压稳定度	随机波动，电源电压变化±10%时≤1％
过载能力	空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50赫兹220伏±10％
工作方式	间断使用
	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85％（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验
	过压保护采用拨码设置，一目了然
	立卧两用型国际标准机箱,现场更方便

注：40KV一体化的设备高压直接用拖地电缆引出。如需其它型号可与厂家直接联系定做。

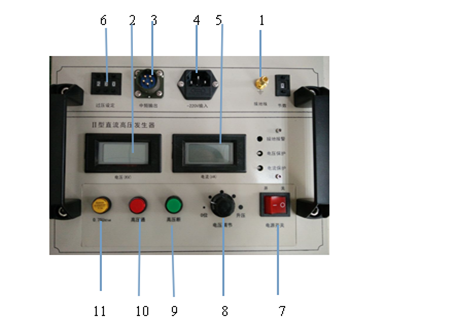

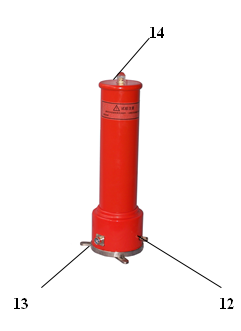

1、接地2、电压显示3、中频输出4、接220V电源5、电流显示6、过压设定7、电源开关8、调压电位器9、高压断/电源通10、高压通11、0.75U_DC-ImA功能键12. 接地  13. 中频输入  14. 高压输出

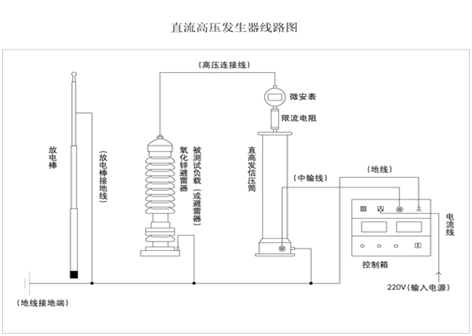

  接线方法：4接交流电源220V
3接13（四或五芯电缆线连接）
1和12接地（用专用接地线）
● 控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元器件名称使用。
●倍压筒底盘侧面有（四）五芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。
●附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。换电池时请将后盖旋下，换好后请将后盖旋紧。
