直流带电解环仪产品详情介绍

更新时间:2020-01-16   点击次数:
一、产品概述:
         根据电网公司的反措要求,“220KV及以上变电站应安装双套直流系统,正常应开环运行”。但是由于变电站/所施工改造、设备大修、人员误操作等因素,有可能发生将两套直流系统错误合环的现象。
    目前的合环查找,都是通过其他异常间接反映出两套直流合环的信息。比如发生直流接地时,两套直流系统均报接地信号,在拉路查找直流接地的过程中才能发现直流系统有环路。查找过程通常是通过拉路查找,运行设备保护装置需要短时停用,危险性较大,且比较耗时,对维护人员的素质要求较高。
         智能型直流带电解环仪可以在直流电源系统不停电的情况下,查找正极、负极、两极、异极、小于200K Ω的各种环网故障并安全可靠地解除环网故障。彻底消除站内的环路隐患,大大缩短站内直流非正常运行的时间,大大提高变电站抵御系统事故的能力。

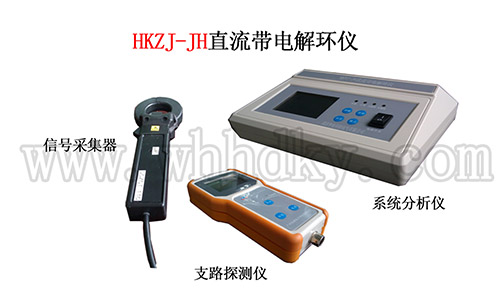

HKZJ-JH 智能型直流带电解环仪
二、主要功能介绍:
(1)实时检测系统及对地直流电压;
(1)系统正负对地绝缘阻抗测量功能;
(4)各种类型环网检测及定位功能;
(5)故障电流波形显示及故障点方向指示功能;
(5)调幅、调频、信号波形选择功能;
(6)支路绝缘故障探测及定位功能;
(7)信号频谱分析功能;
(8)高精度电流表功能;

三、主要技术指标
  • 适用直流系统电压等级:24V,48V,110V,220V;
  • 直流电压测量范围:0-300V  分辨率:0.1V  精度:≤±0.2%
  • 直流互窜测量范围:≤200 KΩ
  • 系统绝缘电阻测量范围:0-999.9KΩ 分辨率:0.1KΩ 精度:≤±5%
  • 支路绝缘电阻测量范围: 0-600KΩ@220VDC  0-300KΩ@110VDC 0-100KΩ@48VDC 0-50KΩ@24VDC   分辨率:0.1KΩ  精度:≤±10%
  • 频谱分析通道数量:1  频段范围:0.125-12.5Hz 分辨率: 0.125Hz
  • 电流波形显示周期:8s;测量范围:-100—+100mA;分辨率:0.01A;
  • 检测桥大小调节范围:0,0.25,0.5 ,1  mA,2  mA
  • 检测桥频率调节范围:0.125 ,0.25 , 0.5 , 1.0Hz


四、相关产品推荐
HKZJ-JH 智能型直流带电解环仪:http://www.whhdky.com/products/xdcjc/201902356.html
HKXD-A(2V/6V/12V)智能蓄电池活化:http://www.whhdky.com/products/xdcjc/201902374.html
更多访问:http://www.whhdky.com

五、产品报价:
         HKZJ-JH 智能型直流带电解环仪是我公司自主研发生产的产品,同时还配备完善的技术培训指导与售后维修服务。产品具体详情或价格您可以点击左侧咨询按钮向我们咨询,或者拨打“027-88933327或者13163274270”,我们会竭诚为您提供最优质的服务。
