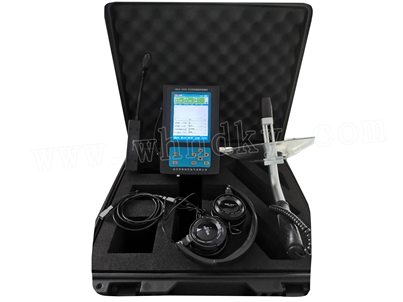

开关柜带电式局部放电检测仪快速简单灵敏度高

一、产品简介
       局部放电是电力设备绝缘劣化的征兆和表现形式，又是绝缘进一步劣化的原因。由于绝缘击穿的后果经常比较严重，因而对电力设备进行局部放电检测显的尤为重要。电气设备的局部放电属于不会使电极完全短接的电气放电。这种放电幅值通常较小，但它们却可以使绝缘性不断下降，可能导致最终的故障。带电式局部放电检测提供了既快速又简单的方法，用以识别可能会引起停电或人员伤害的潜在绝缘故障。
针对国家电网《电力设备带电检测技术规范》相关带电检测要求，本仪器采用高频检测技术测量局部放电，综合运用计算机技术、超声波，暂态地电波高频采样技术、模拟电子技术、高速信号采集技术和先进的数字信号处理技术，基于Linux操作系统平台开发，提供局部放电的二维，三维图谱，幅度相位谱波形和放电信号量化值，通过静态或动态对单个周期或多个周期的局部放电脉冲波形做详细的观测和分析，可以较好地评估电气设备局部放电情况。适用于高压电缆，电力变压器及其他电气设备绝缘性能的日常巡检，具有灵敏度高、适应性能强的特点，可以有效发现其相关绝缘缺陷，是电力设备带电运行时进行状态检测的理想工具。

二．主要功能特点及指标
1） 现场可快速检测高压电气设备特别对高压电缆局部放电状况，使用方便，体积小， 重量轻，便于携带。
2）局放检测传感器设计电路借助先进的射频信号处理、高频信号处理和微弱信号处理技术，并采用高精度AD转换和高速数字信号处理芯片进行数字信号处理，具有良好的抗干扰性能和测量精度。
3） 集超声波、暂态地电波，高频多种方式联合检测局放信号；
4） 内置式非接触式空声传感器，内置式暂态地电波传感器；
4） 拥有相位直线、PRPD、PRPS等多种视窗来分析局放测试数据。
5） 支持数据存储，查看，删除等功能；
6） 支持波形数据录制功能；
7） 支持注意、告警多级阀值设定，通过不同幅值颜色对出现的问题提供直观提示；
8） 使用大容量锂电池供电，一次充电可连续工作5~8小时；
9） 使用Linux作为嵌入式操作系统，方便后期功能扩展、物联网技术的融合；
10） 具有内，外同步（无线）功能，使各种图谱检测相位与现场工频的频率保持一致。
三、 主要技术指标
3.1 超声波传感器
中心频率：40KHz±1KHz
测量量程：-20~40dB
频率范围：20KHz~200KHz
分辨率：0.1dB
误差：±2dB
3.2. 暂态地电压传感器
测量量程：0~60dB
频率范围：3MHz~100MHz
分辨率：0.1dB
误差：±2dB
3.3 整机参数
工作环境：  温度：-10℃～50℃；湿度：0～85 %；
显示屏：    高清彩色5.6寸TFT液晶显示，分辨率480*640；
主机体积：245x160x50;  主机重量 : 1.35Kg；
电池续航：约6小时。
四、开关柜局部放电检测仪相关产品推荐：
HKBJF-3000D开关柜局部放电检测仪：http://www.whhdky.com/products/dlqjc/2019021663.html
HKBJF-3000 开关柜局部放电检测仪：http://www.whhdky.com/products/dlqjc/2019021664.html
更多推荐：http://www.whhdky.com
五、HKBJF-3000D开关柜局部放电检测仪产品报价：
       HKBJF-3000D开关柜局部放电检测仪是我公司自主研发生产的产品，同时还配备完善的技术培训指导与售后维修服务。产品具体详情或价格您可以点击左侧咨询按钮向我们咨询，或者拨打“027-88933327或者13163274270”，我们会竭诚为您提供最优质的服务。
