便携式多通道局放带电测试仪_变压器_发电机_电抗器_高压开关柜

一、产品概述

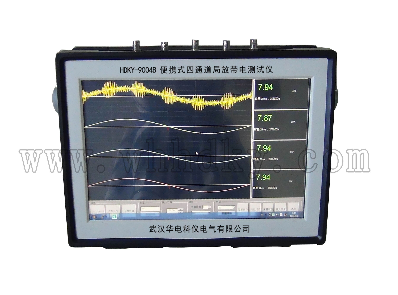

         HDKY9004便携式两通道/四通道局放测试仪适用于变压器、发电机、电抗器、高压开关柜、GIS、高压电缆等一次性设备的带电检测。HDKY9004A为便携式两通道款，HDKY9004B为便携式四通道款。 二、功能特点
（1） 2通道和4通道可选；触摸屏显示器，显示器分辨率1600*900，同步采样、处理、显示。
（2） 内、外同步随意选择，并具有零标指示及相位分辨功能。
（3） 显示方式：自由选择椭圆、直线、正弦三种二维显示方式，另显示三维立体波形。
（4） 单个放电脉冲波形分析、以便确定放电性质。
（5） 随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录。
（6） 增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果。
(7) 可对特殊或随机波形进行单次捕捉抓取并进行详细分析。
（8） 抗静态干扰功能，可去除相位固定的干扰信号。
（1） 相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰。
（2） 任意相位开窗，单窗、双窗任选，360度内任意选择自由开窗。
（3） 对局部放电脉冲进行放电测量、放电时间、波形分析。
（4） 可用超声和高频信号时差法对主变放电进行精确定位。
（5） 任意存储、打印局部放电图形及数据，自动生成试验报告。
（6） 电源：内置式可充电锂电池。
（7） 主机重量：8K
三、详细参数
1 使用条件
1）环境温度： －10℃～50℃
2）相对湿度：≤95%
3）海拔高度：≤1000m
2 主机技术指标
测量通道： 2/4个独立测量通道，每个通道支持光、电双输入模式
采样精度： 12Bit
采样速率： 每通道60MHz
检测灵敏度： 1pC
测量范围： 1pC～100nC
本量程非线性误差： ≤±5%
可测试品的电容量范围： 6pF～250μF
抗电压冲击能力： 2500V，信号端口端，电源端，对地（正、负）
充电电源： AC220V±10%；频率50Hz；功率＜50W
内置可充电电池： 连续工作4小时以上

3 传感器技术参数
超声波传感器
检测中心频率 40kHz，150 kHz
信号传输方式 50Ω同轴电缆
灵敏度 -65dBmV（0dB=1v/ubar）
有效灵敏度 10pC（在5mm厚的钢板油箱中，一米范围纯油中测得）
暂态地电压传感器
耦合方式 电容式
测量频带 5MHz～70MHz
准确度

高频电流互感器
检测频带 100kHz～20MHz
信号传输方式 50Ω同轴电缆
灵敏度 10pC
超高频传感器
检测频带 300MHz～1.5GHz
信号传输方式 50Ω同轴电缆
检测灵敏度 -65dBmV
检测频带 -65dBmV ～10 dBmV
