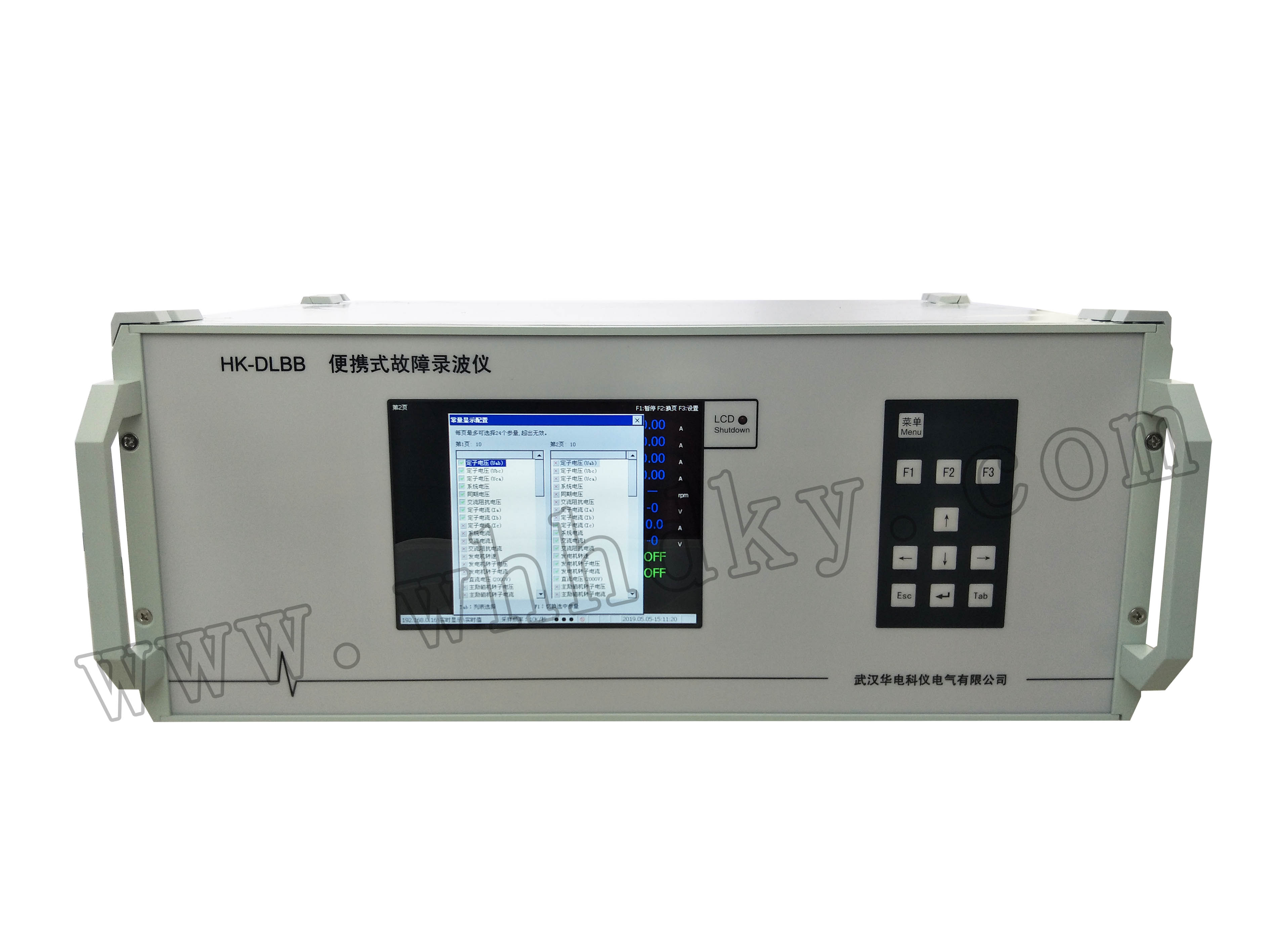

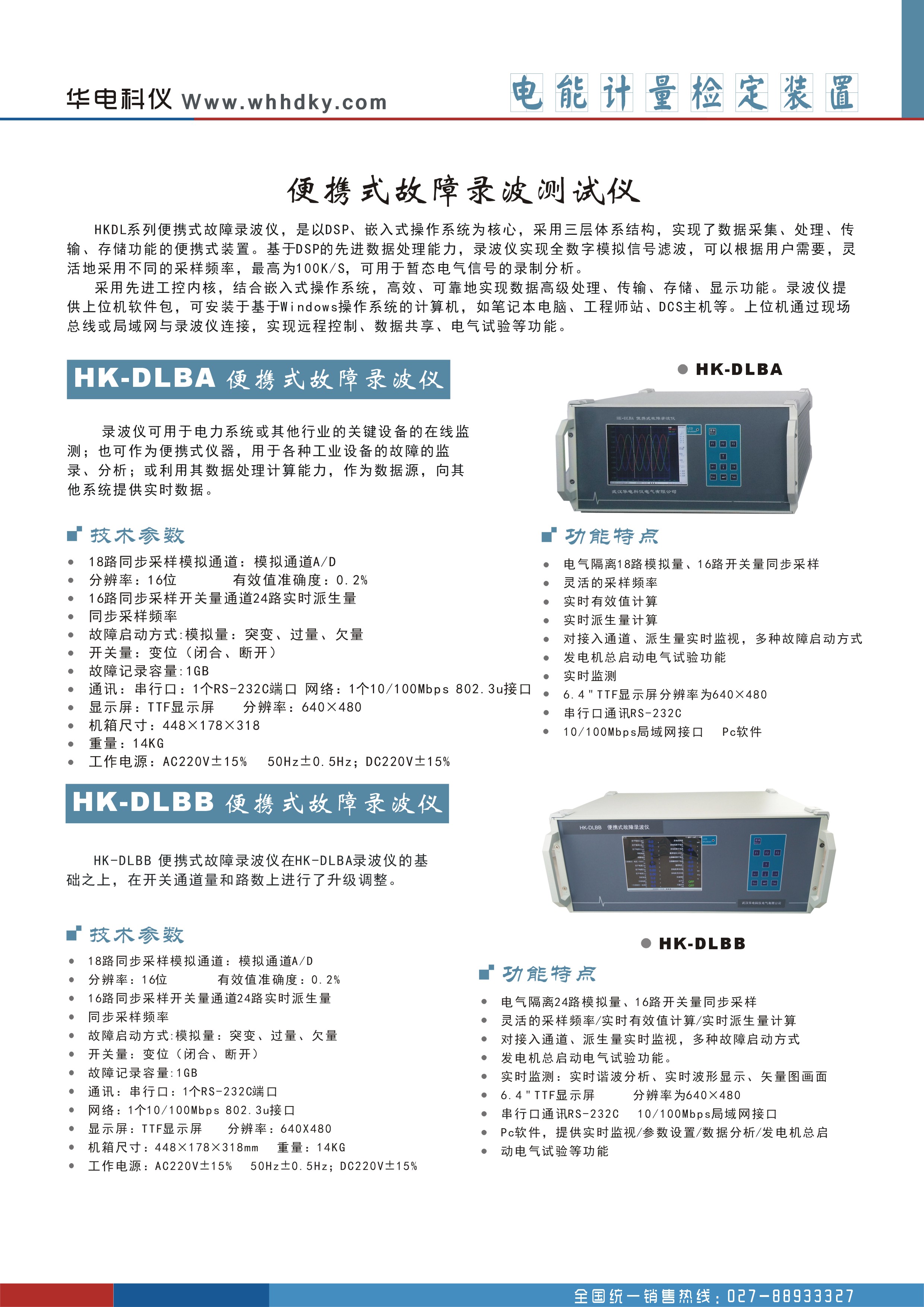

HK-DLBB便携式故障录波仪产品概述
HK-DLBB便携式故障录波仪，是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。
基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，最高为100K/S，可用于暂态电气信号的录制分析。
采用先进工控内核，结合嵌入式操作系统，高效、可靠地实现数据高级处理、传输、存储、显示功能。
录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。

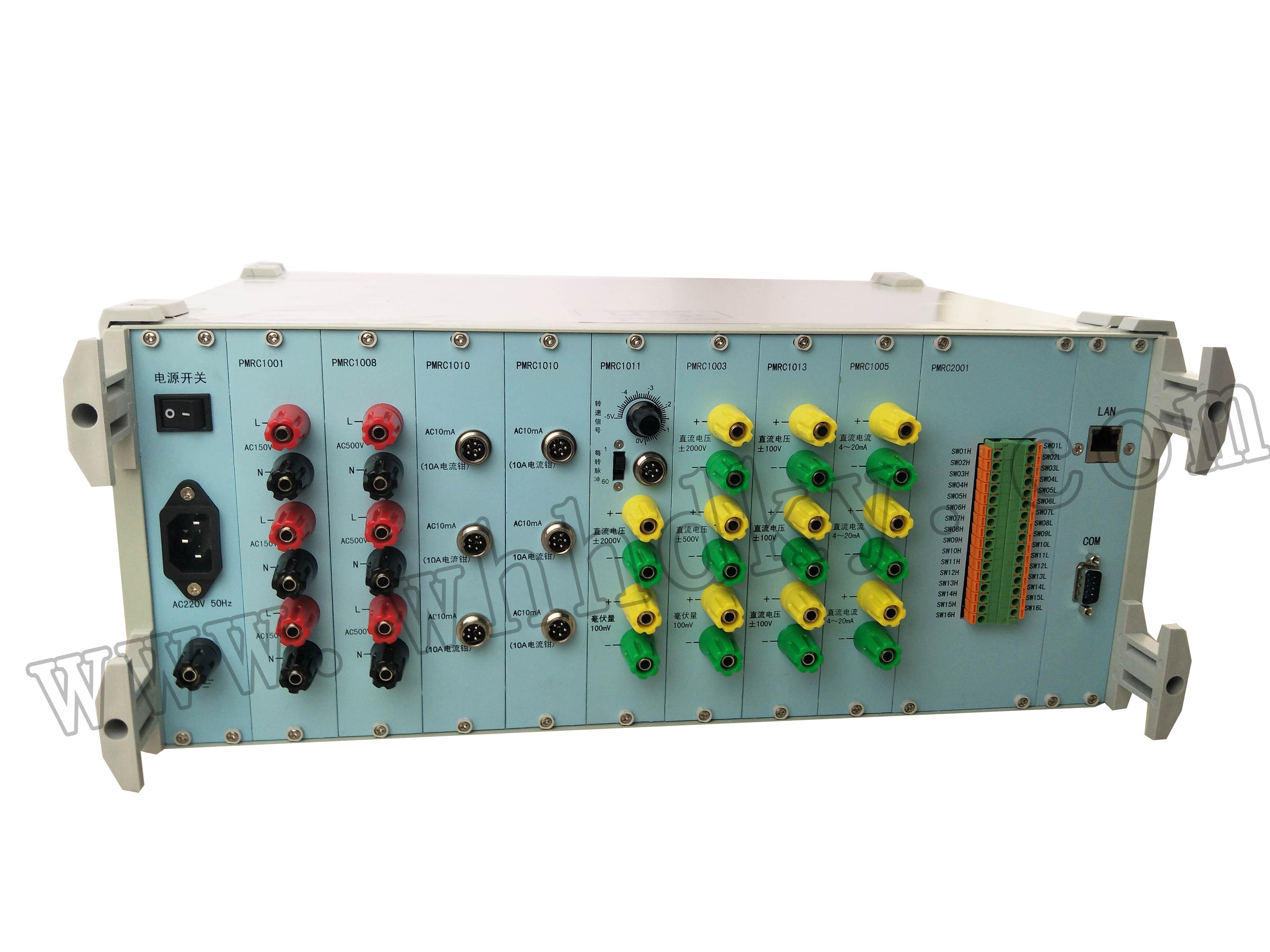

1.电气隔离24路模拟量、16路开关量同步采样
输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。
2.灵活的采样频率
录波仪允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。最高采样频率为100K/s（2路模拟通道、16路开关通道），当18路模拟量、16路开关量全部打开时，录波仪的采样频率为10K/s。
3.实时有效值计算
录波仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。
4.实时派生量计算
用户可以定义最多达24个派生量，包括频率、有功、无功等多个类型。录波仪进行无延迟的派生量计算。
5. 对接入通道、派生量实时监视，多种故障启动方式
在任何运行状态下，录波仪都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC机），录波仪即时通知上位机。
6. 发电机总启动电气试验功能
连接PC机，录波仪可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。
7.实时监测
实时谐波分析、实时波形显示、矢量图画面。
8.6.4＂TTF显示屏
分辨率为640*480
9. 串行口通讯RS-232C
可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。
10.10/100Mbps局域网接口
录波仪具备1个局域网接口，可以直接连接PC机，也可接入局域网。
11.PC软件
PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。
模拟通道A/D分辨率 ： 16位
有效值准确度： 0.2%
|
信号类型 |
输入阻抗 |
|
AC150V |
> 80kΩ |
|
AC500V |
> 300kΩ |
|
AC10A |
< 0.05Ω |
|
DC±2000V |
> 2.0MΩ |
|
DC±500V |
> 500kΩ |
|
DC±100V |
> 100kΩ |
|
DC100mV |
> 8kΩ |
|
转速信号(1:1/1:60) |
> 300kΩ(50Hz) |
|
DC±10V |
> 15kΩ |
|
DC4-20mA |
120Ω |
录波仪最多可设置24路派生量，各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。
|
类型 |
准确度 |
备注 |
|
频率 |
±0.02Hz |
|
|
有功功率 |
0.5% |
cosφ1.0–0.5 电压＞50% 电流＞10% |
|
无功功率 |
0.5% |
sinφ1.0–0.5 电压＞50% 电流＞10% |
|
功率因数 |
1.0% |
|
|
正序 |
1.0% |
|
|
负序 |
1.0% |
|
|
零序 |
1.0% |
|
|
两相负序 |
1.0% |
|
|
相角差 |
±0.3° |
|
|
实测功角 |
±0.3° |
|
|
两矢量差 |
0.5% |
|
|
两矢量和 |
0.5% |
|
|
线路功角 |
±0.3° |
|
|
交流阻抗 |
0.5% |
|
|
同期压差 |
1.0% |
|
|
计算功角 |
±1.5° |
|
|
标量和 |
|
由引用参量决定 |
|
标量差 |
|
由引用参量决定 |
|
一次函数 |
|
由引用参量决定 |
采样通道数与最高可选采样频率的关系如下：
|
模拟通道数 |
开关通道数 |
最高采样频率 |
|
24 |
16 |
10K/s |
|
10 |
16 |
20K/s |
|
4 |
16 |
50K/s |
|
2 |
16 |
100K/s |
模拟量：突变、过量、欠量
开关量：变位（闭合、断开）
1GB
通讯
串行口：1个RS-232C端口，最大通讯波特率115200bps。使用专用串口通讯电缆（5芯）
网络：1个10/100Mbps 802.3u接口
显示屏
6.4” 262144色TTF显示屏。
分辨率：640×480
机箱尺寸（mm）
448 (宽) ×178(高)×318(深)
重量
14kG(含铝合金包装箱)
工作电源
AC220V±15% 50Hz±0.5Hz；DC220V±15%
