罗氏线圈DS-1000A产品概述
     DS-1000A系列罗氏线圈电流传感器是根据罗氏线圈原理制作而成，可与示波器、万用表等低压测量仪器配合使用，也可用于某些在线检测仪器的电流采样。部分产品附件提供的专用线用来连接BNC接合器输入到示波器或万用表等测量仪器。

罗氏线圈电流传感器适用于一般测量仪器很难进行测量的特殊场合，能在狭小空间里能进行弯曲，如较密集的线路、铝排、铜排、母线电流的测量。我公司生产的罗氏线圈电流传感器采用特殊的柔性材料作为线圈骨架，经特殊工艺处理，具有以下特点：

◆  适用环境广：特殊柔性材质制作，方便测量任何特殊环境下的导体电流；

◆  响应快、无饱和、精度好、角差小：由于未使用铁芯，相应快、无饱和效应，测量精度高，相位偏移小；

◆  电流测量范围宽：可以从50mA到200kA(工频范围)；

◆  输出接口易匹配：输出接口可方便地连接到示波器、万用表、功率计等测量或在线监测设备，具有良好的匹配性；

◆  电流测量档位可调：电流测量分为三档，可实现对电流测量精度的要求，精度1%；

◆  使用安全：与常规电流钳不同无二次开路危险，特别是测试大电流时，使用安全可靠；

◆  线圈长度、输出电压等参数可依客户要求定制。

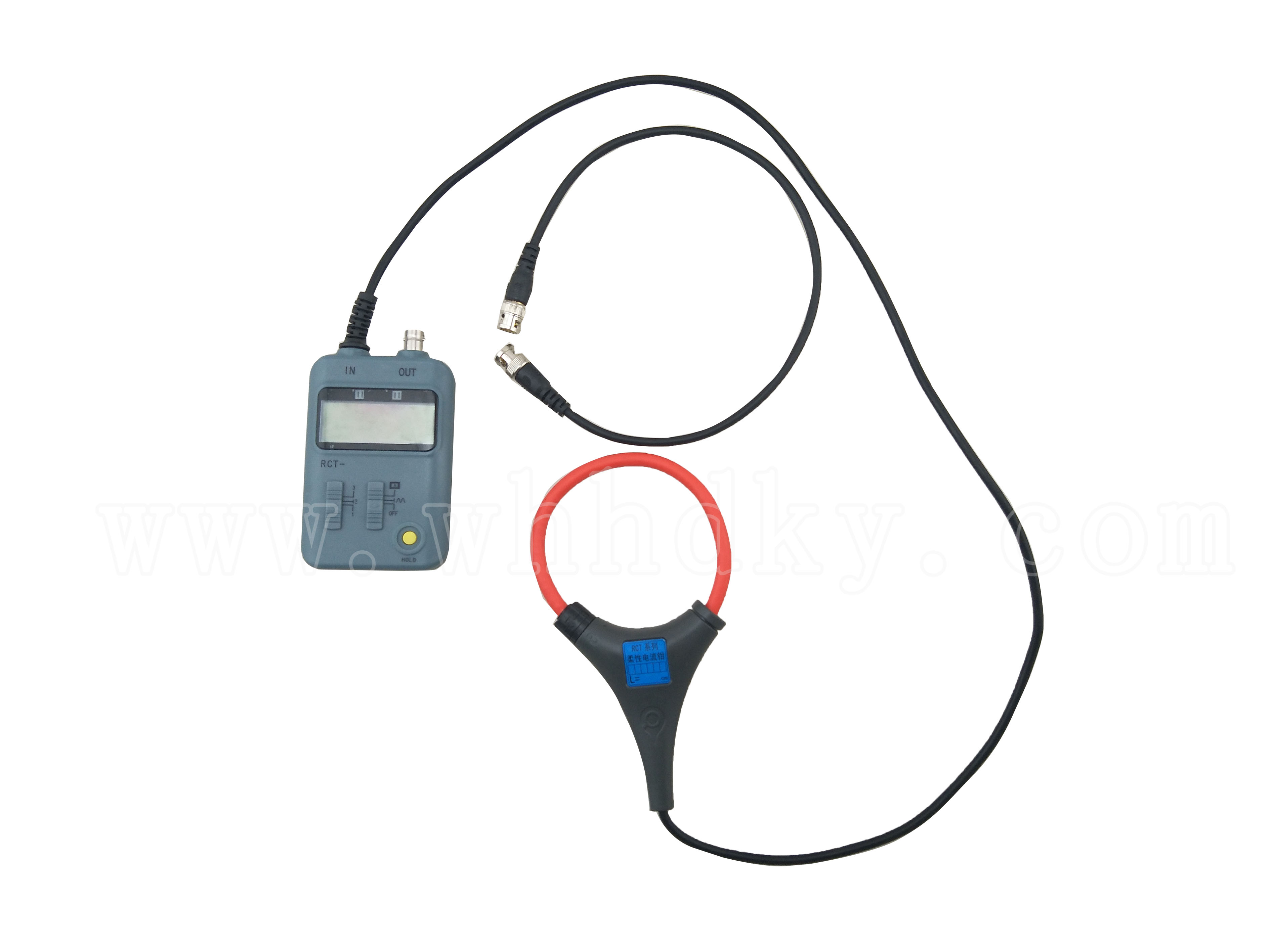

罗氏线圈电流传感器由罗氏线圈、积分器和BNC线组成，如图1，线圈用于由电流信号采样，积分器用于电流采样后的积分运算以输出测量用电压信号，BNC线用于积分器输出与测量仪器的连接。

      积分器：01—BNC输出接口；02—运行指示灯，显示屏上部左侧、绿色，开机后常亮表示积分器工作正常；03—低电指示灯，显示屏上部右侧、红色，电池电量偏低时亮；04—开机键，最下端OFF档电源关闭，中间表示积分器输出端有信号输出但显示屏无显示，最上端A表示积分器输出端有信号输出同时显示屏显示被测导体实测电流有效值；05—HOLD键，按一次可锁定屏幕显示电流值，再按一次即可解除锁定；06—积分器壳体；07—输出/显示档位键，可分档输出/显示电流值，最下端为1档，中间位2档，最上端为3档；08—电流显示屏；09—积分器输入线（即线圈输出线）。



线圈长度：315mm





输入/输出：1档1000A/1V、2档100A/1V、3档10A/1V  50Hz





精    度：±1.0%（显示值±2个字）





电流范围：0. 5A—1000A





积分器工作电压：DC 4.5V 即AA电池（5号）三节





积分器外形尺寸：高112mm×宽72mm×厚36mm





安全标准EN61010-1+A2





EMC标准EN 61326-1:1997+A1:1998
