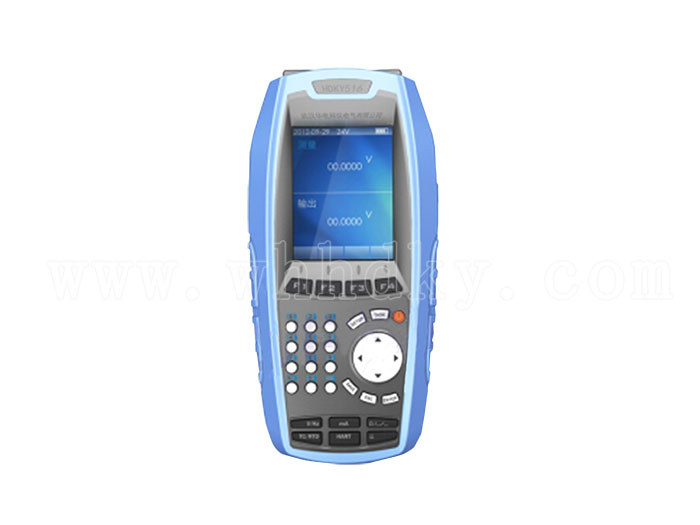

HDKY516多功能温度校验仪产品概述
HDKY516多功能温度校验仪是新一代智能过程校验仪，手机菜单操作模式，强大的任务管理功能，满足工业现场及实验室校准温度等过程仪表的要求，是校准、维护和检修热工仪表的理想工具。
1、测量和输出完全隔离，互不干扰；
2、可测量电压、电流、电阻、频率、脉冲、开关（通断），也可使用热电阻或热电偶测量温度；
3、可输出电压、电流、电阻、频率、脉冲等信号；
4、可模拟8种热电偶（K、E、J、T、N、R、S、B）及4种热电阻（Pt100、Pt10、Cu50、Cu100）的测量和输出，并提供冷端补偿；
5、提供与测量、输出相互隔离的DC24V电源；
6、支持数据存储功能；
7、支持步阶或程序等输出方式；
8、提供热工宝典、模拟变送器、用户自建热电阻库、温度压力单位换算等常用工具；
9、先进的自动冷端补偿技术：内嵌式冷端保温模块，快速跟踪温度变化，
10、高分辨率的TFT显示屏，中文显示，良好的人机交互界面；
11、RS232接口及开放的通讯规约，便于用户远程组网。
12、支持在线固件升级
13、重量轻，体积小。
①电信号测量技术指标（环境温度20℃±5℃）
|
测量信号种类 |
量程范围 |
准确度 |
分辨率 |
|
|
电流 |
（-30.0000-30.0000）mA |
±（0.01%RD+0.005%F.S） |
0.1uA |
|
|
电压 |
（-30.0000-30.0000）V |
±（0.01%RD+0.005%F.S） |
0.1mV |
|
|
毫伏电压 |
（-75.0000-75.0000）mV |
±（0.01%RD+0.005%F.S） |
0.1uV |
|
|
电阻 |
3线制 |
（0～400.000）Ω （0～4000.000）Ω |
±（0.02%RD+0.005%F.S） |
1mΩ |
|
4线制 |
（0～400.000）Ω （0～4000.000）Ω |
±（0.01%RD+0.005%F.S） |
1mΩ |
|
|
频率 |
（1～50000.0）Hz |
±（0.005%RD+0.002%F.S） |
0.1Hz |
|
|
脉冲 |
0～999999 |
±1个脉冲 |
1 |
|
|
开关（通断） |
若开关带巡检电压，电压范围为（3.0～24.0）V |
|||
②信号输出技术指标（环境温度20℃±5℃ ）
|
出信号种类 |
量程范围 |
准确度 |
分辨率 |
|
电流 |
（0-22.0000）mA |
±（0.02%RD+0.005%F.S） |
0.1uA |
|
电压 |
（0.0000-12.0000）V |
±（0.02%RD+0.005%F.S） |
0.1mV |
|
毫伏电压 |
（-10-150.000）mV |
±（0.02%RD+0.005%F.S） |
1uV |
|
电阻 |
（0～400.00）Ω （0～4000.00）Ω |
±（0.02%RD+0.005%F.S） ±（0.03%RD+0.01%F.S） |
10mΩ |
|
频率 |
（0～50000.0）Hz |
±（0.005%RD+0.002%F.S） |
0.1Hz |
|
脉冲 |
0～999999 |
±1个脉冲 |
1 |
|
DC24V |
24.0±0.5V |
±0.5V |
N/A |
③使用热电偶测量和模拟热电偶输出温度准确度（环境温度20℃±5℃）
|
热电偶类型 |
测量、输出范围（℃） |
给定准确度范围（℃） |
准确度（℃） |
|
|
测量 |
输出 |
|||
|
K型 |
-270-1372 |
-200～-100 |
0.6 |
0.4 |
|
-100～600 |
0.3 |
0.2 |
||
|
600～1372 |
0.4 |
0.4 |
||
|
E型 |
-270-1000 |
-200～-100 |
0.4 |
0.3 |
|
-100～600 |
0.2 |
0.2 |
||
|
600～1000 |
0.2 |
0.2 |
||
|
J型 |
-210-1200 |
-210～-100 |
0.5 |
0.3 |
|
-100～1200 |
0.3 |
0.3 |
||
|
T型 |
-270-400 |
-200～-0 |
0.6 |
0.4 |
|
0～300 |
0.2 |
0.2 |
||
|
300～400 |
0.2 |
0.2 |
||
|
N型 |
-270-1300 |
-200～-100 |
0.8 |
0.6 |
|
-100～1300 |
0.4 |
0.3 |
||
|
R型 |
-50-1768 |
-20～100 |
1.6 |
1.2 |
|
100～500 |
1.0 |
0.8 |
||
|
500～1768 |
0.8 |
0.6 |
||
|
S型 |
-50-1768 |
-20～100 |
1.6 |
1.2 |
|
100～400 |
1.2 |
0.8 |
||
|
400～1768 |
1.0 |
0.6 |
||
|
B型 |
0-1820 |
600～900 |
1.3 |
1.0 |
|
900～1200 |
1.0 |
0.8 |
||
|
1200～1820 |
0.8 |
0.6 |
||
④使用热电阻测量和模拟热电阻输出温度准确度（环境温度20℃±5℃）
|
热电阻类型 |
测量、输出范围（℃） |
给定准确度范围（℃） |
准确度（℃） |
||
|
测量 |
输出 |
||||
|
3线制 |
4线制 |
||||
|
Pt10 |
-200～850 |
-100～200 |
0.68 |
0.64 |
0.64 |
|
200～600 |
1.18 |
1.09 |
1.09 |
||
|
600～850 |
1.71 |
1.57 |
1.57 |
||
|
Pt100 |
-200～850 |
-100～200 |
0.14 |
0.09 |
0.09 |
|
200～600 |
0.25 |
0.15 |
0.15 |
||
|
600～850 |
0.34 |
0.21 |
0.21 |
||
|
Cu50 |
-50～150 |
-50～150 |
0.51 |
0.47 |
0.47 |
|
Cu100 |
-50～150 |
-50～150 |
0.44 |
0.40 |
0.40 |
