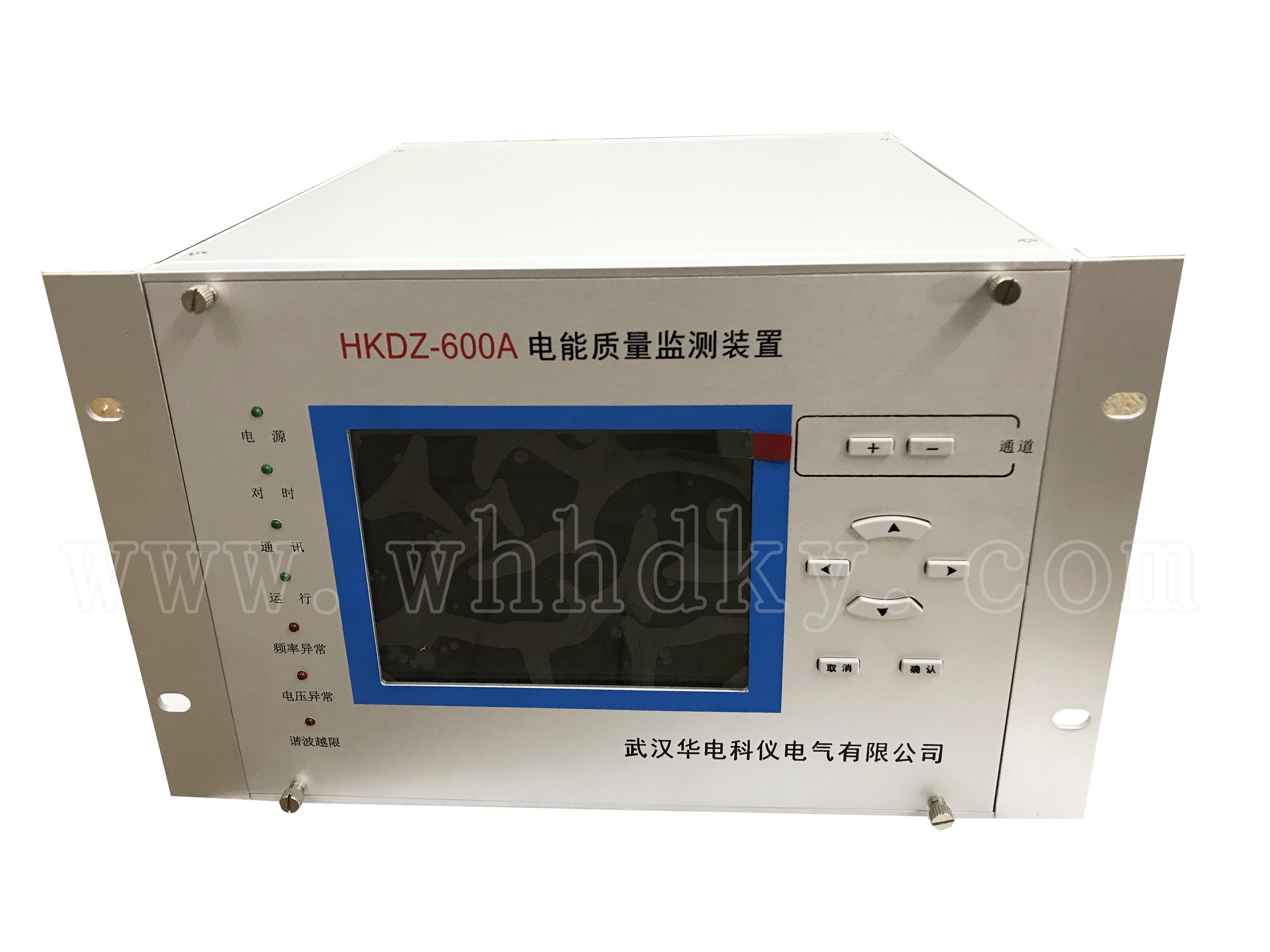

基本测量 |
电网频率；电压、电流有效值；总的有功、无功功率、功率因数 |
|
基本监测指标 |
a)三相基波电压、电流有效值，基波功率、功率因数、相位等； b)电压偏差； c)频率偏差； d)三相电压不平衡度、三相电流不平衡度、负序电 压、电流； e)谐波（2～100次）。包括电压、电流的总谐波畸变率、各次 谐波含有率、幅值、相位，各次谐波的有功、无功功率等； f)电压波动、闪变； |
|
高级监测指标 |
a)间谐波； b)电压骤升、骤降、短时中断； |
分钟统计功能
装置具有对电能质量数据的分钟统计功能，可按设定时间（1分钟~10分钟）统计电能质量数据的最大值、最小值、平均值、95%概率大值等。
日报表统计功能
在电能质量分钟统计基础上，进行日报表统计分析功能，统计电能质量数据的最大值、最小值、平均值、95%概率大值等。
暂态事件记录
当发生暂态事件，装置能够准确地记录该事件，包括事件类型、事件发生时刻、发生相别、特征幅值、暂态发生持续时间等。
稳态事件记录
装置具有对电能质量稳态指标越限的判断，并能够根据配置文件灵活配置要记录的稳态指标越限事件，事件内容包括事件类型、事件发生时刻、特征幅值。
暂态触发录波
暂态事件自动触发录波，可同时记录事件发生前后10周波和事件结束前后10周波波形数据。
电能质量数据存储
可按设定间隔保存分钟电能质量统计数据，保存间隔按3~60分钟可配置。32G电子盘，保存时间长度根据设定保存间隔及监测路数自由伸缩。数据存储按“先进先出”原则，循环覆盖。数据停电不丢失，保存时间不小于10年。
数据拷贝
支持USB拷贝数据文件，且能够自动新建相应文件夹。

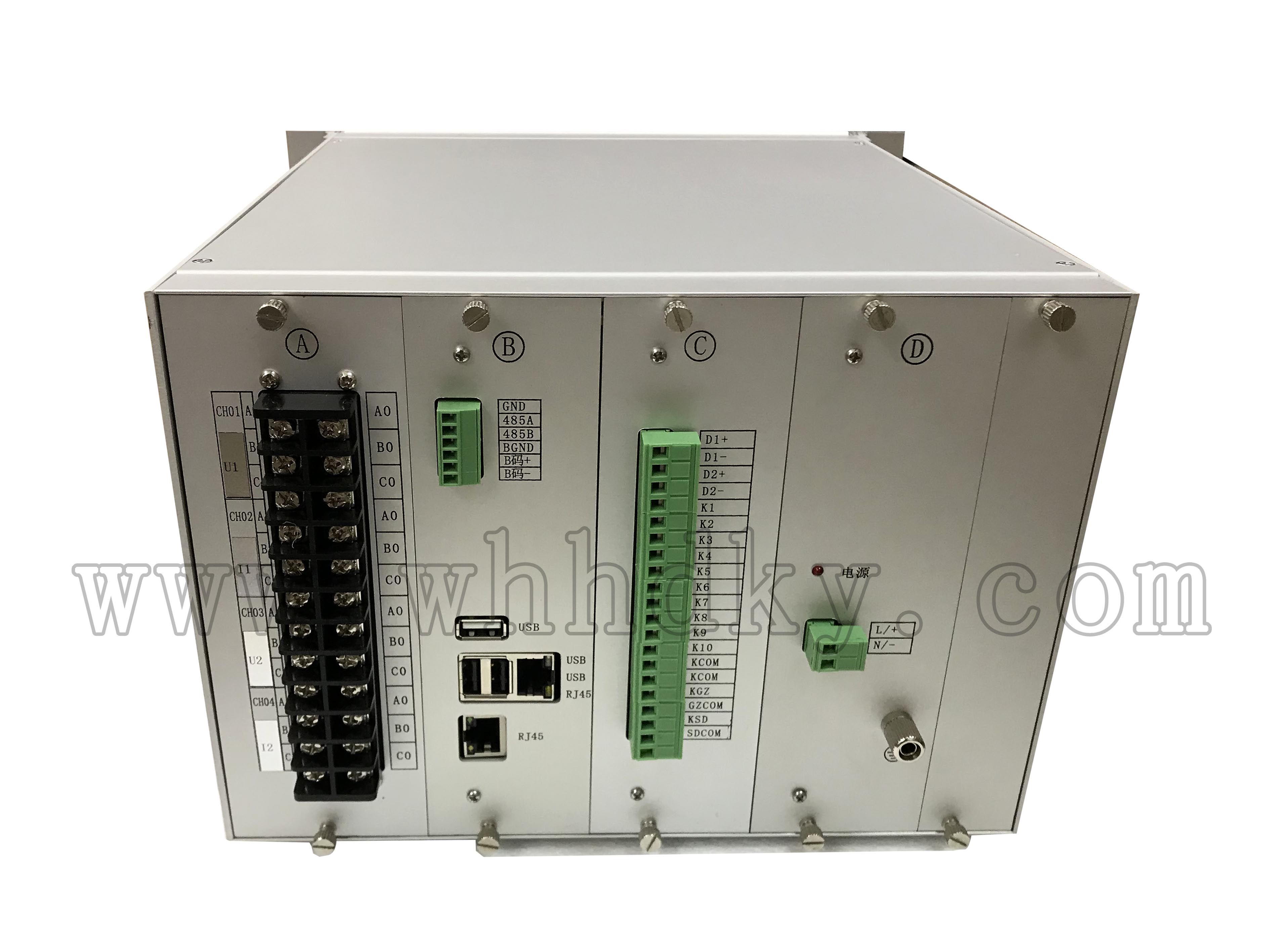

支持RS485、USB、以太网接口，并且支持双网口通讯方案；
通过IEC61850协议与主站系统交换数据（需定制）；
根据主站要求上传实时电能质量分析数据，以及指定时间段内的电能质量分析数据；
具备GPS硬对时接口，可以接受IRIG-B码对时。
实时数据
可实时查看对应监测点的电压电流有效值、谐波、间谐波、闪变、功率、不平衡度等电能质量数据。
实时波形
实时显示对应监测点的矢量图以及实时波形图。
事件记录
可查看对应监测点暂态事件记录和稳态事件记录。录波文件以Comtrade文件存储。
参数管理
主要包括定值设置、变比设置。该部分主要用于装置对应监测点的电压等级、PT、CT以及越限限值的界面配置。
历史数据
主要包括日报表数据、日合格率数据等历史数据的查看。
系统设置
主要包括通讯设置、统计间隔设置、时间设置、PQDIF配置、密码设置、文件管理以及运行工况查询。该部分可进行对装置的维护操作，如装置通讯IP地址的设定、PQDIF文件生成机制的设置以及版本信息的查看等。
|
项目 |
参数 |
||
|
通道数量 |
单路/两路 |
||
|
主机类型 |
工控机 |
||
|
工作电源 |
交流 |
220V±10%；50Hz±0.5Hz；谐波畸变率不大于15％ |
|
|
直流 |
220V±10%，纹波系数不大于5% |
||
|
电流信号输入 |
输入方式 |
电流互感器输入 |
|
|
额定值In |
5A/1A |
||
|
测量范围 |
AC 200mA～5A或AC 50mA～1A |
||
|
功率消耗 |
不大于0.5VA/路 |
||
|
过载能力 |
1.2In连续工作 2In允许1s |
||
|
电压信号输入 |
输入方式 |
电压互感器输入 |
|
|
额定值Un |
220V/380V |
||
|
测量范围 |
AC 0.5V～450V |
||
|
功率消耗 |
不大于0.5VA/路 |
||
|
过载能力 |
1.73Un连续工作 2Un允许1s |
||
|
输入阻抗 |
大于100kΩ |
||
|
开关量输出 |
工作电压 |
AC220V 3A/DC30V 3A； |
|
|
输出方式 |
无源接点 |
||
|
监测指标精度 |
电压 |
0.2% |
|
|
电流 |
0.2% |
||
|
功率 |
0.5% |
||
|
功率因数 |
0.5% |
||
|
频率偏差 |
0.01Hz |
||
|
电压偏差 |
0.2% |
||
|
三相电压不平衡 |
0.2% |
||
|
三相电流不平衡 |
0.2% |
||
|
谐波 |
符合GB/T 14549-1993中附录D中的A级要求 |
||
|
间谐波 |
参照/T 14549-1993附录D中对谐波要求的A级 |
||
|
闪变 |
5％ |
||
|
电压波动 |
5％ |
||
|
通讯接口 |
以太网 |
接口速率 |
10/100M自适应 |
|
接口类型 |
100Base—T |
||
|
协议 |
支持TCP/IP，FTP |
||
|
RS 485接口 |
接口速率 |
300～115200bps 带光电隔离 |
|
|
对时接口(选配) |
装置接口 |
IRIG-B码对时 |
|
|
存储 |
CF卡 |
标配32G，可扩展 |
|
|
工作环境 |
正常工作温度 |
-10℃～+55℃ |
|
|
极限工作温度 |
-20℃～+65℃ |
||
|
相对湿度 |
5％～95％ |
||
|
大气压力 |
86kPa～106kPa |
||
|
海拔 |
3000米以下 |
||
